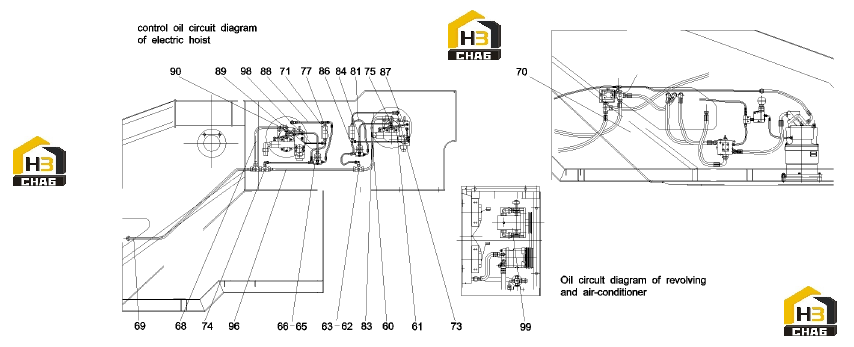

Трубопровод гидравлики 10124601 (часть 3)

← Трубопровод гидравлики 10124601 (часть 2) Трубопровод телескопического цилиндра 10118526 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:60

Наименование:Pipe assy, steel

Каталожный номер:10905931

Комплект:1

Примечание:

№ на схеме:61

Наименование:Pipe assy, steel

Каталожный номер:A810201023845

Комплект:2

Примечание:

№ на схеме:62

Наименование:Connector, pipe

Каталожный номер:A229900002939

Комплект:1

Примечание:

№ на схеме:63

Наименование:Connector, pipe

Каталожный номер:A229900002559

Комплект:5

Примечание:

№ на схеме:65

Наименование:Valve assembling assy, solenoid

Каталожный номер:A810201062455

Комплект:2

Примечание:

№ на схеме:66

Наименование:Connector, pipe

Каталожный номер:A229900002938

Комплект:7

Примечание:

№ на схеме:68

Наименование:Pipe assy, steel

Каталожный номер:10905920

Комплект:1

Примечание:

№ на схеме:69

Наименование:Pipe assy, steel

Каталожный номер:11008444

Комплект:1

Примечание:

№ на схеме:70

Наименование:Piping, superstructure swing & air-conditioner

Каталожный номер:10118515

Комплект:1

Примечание:

№ на схеме:71

Наименование:Block, relief, brake

Каталожный номер:10138667

Комплект:2

Примечание:

№ на схеме:73

Наименование:Connector, pipe

Каталожный номер:A229900002537

Комплект:2

Примечание:

№ на схеме:74

Наименование:Connector, pipe

Каталожный номер:A229900002934

Комплект:3

Примечание:

№ на схеме:75

Наименование:Connector, pipe

Каталожный номер:A229900002600

Комплект:2

Примечание:

№ на схеме:77

Наименование:Hose

Каталожный номер:B230103001233

Комплект:5

Примечание:

№ на схеме:81

Наименование:Hose, rubber

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:83

Наименование:Steel tube assembly

Каталожный номер:11008354

Комплект:1

Примечание:

№ на схеме:84

Наименование:Pipe assy, steel

Каталожный номер:11008357

Комплект:1

Примечание:

№ на схеме:86

Наименование:Pipe assy, steel

Каталожный номер:11008386

Комплект:1

Примечание:

№ на схеме:87

Наименование:Pipe assy, steel

Каталожный номер:11008388

Комплект:1

Примечание:

№ на схеме:88

Наименование:Pipe assy, steel

Каталожный номер:11008429

Комплект:1

Примечание:

№ на схеме:89

Наименование:Pipe assy, steel

Каталожный номер:11008431

Комплект:1

Примечание:

№ на схеме:90

Наименование:Pipe assy, steel

Каталожный номер:11008433

Комплект:1

Примечание:

№ на схеме:96

Наименование:Pipe assy, steel

Каталожный номер:11008440

Комплект:1

Примечание:

№ на схеме:98

Наименование:Hose

Каталожный номер:A831313045000

Комплект:1

Примечание:

№ на схеме:99

Наименование:Motor assy, air-conditioner

Каталожный номер:11127475

Комплект:1

Примечание:
