Трубопровод телескопического цилиндра 10118526

Трубопровод телескопического цилиндра 10118526

← Трубопровод гидравлики 10124601 (часть 3) Клапан переключающий 10905927 →

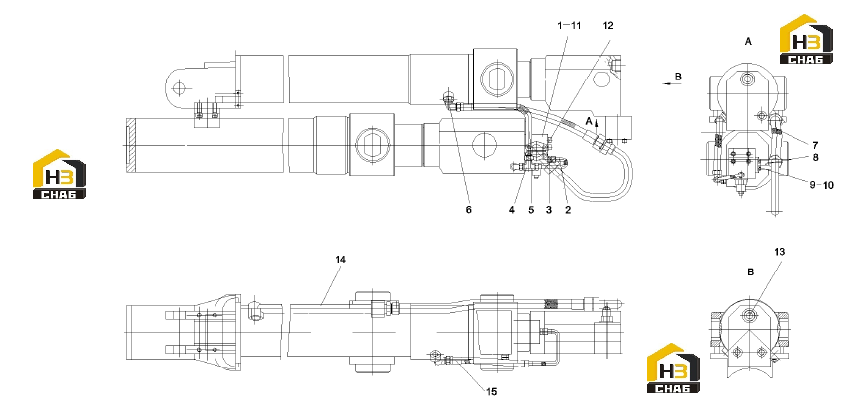

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve, balance
Каталожный номер:B220401001201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103000445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, pipe
Каталожный номер:A229900002570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:A229900002928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103000361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:A229900002901
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103003583
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, flange, right angle
Каталожный номер:A229900003567
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange, split
Каталожный номер:B229900000333
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000023
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210401000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:A229900002816
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe assy, steel
Каталожный номер:11008098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe assy, steel
Каталожный номер:11008100
Комплект:1
Примечание:
