Трубопровод гидравлики 10124601 (часть 2)

Трубопровод гидравлики 10124601 (часть 2)

← Трубопровод гидравлики 10124601 (часть 1) Трубопровод гидравлики 10124601 (часть 3) →

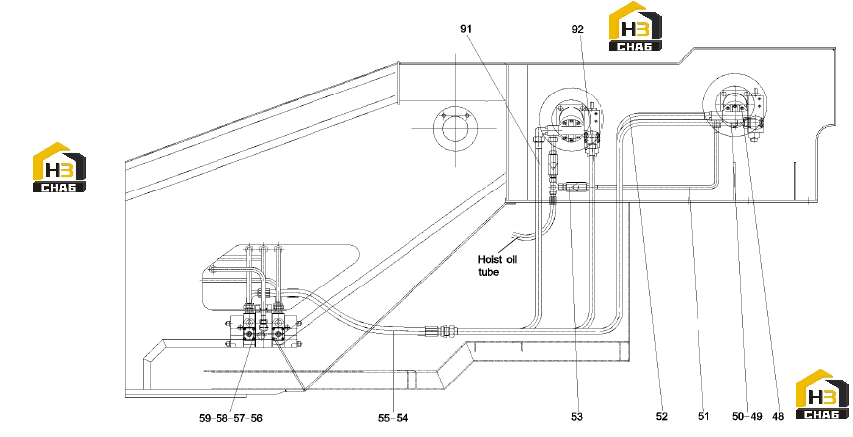

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:48
Наименование:Assembling assy, motor, winch
Каталожный номер:10115809
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Pipe assy, steel
Каталожный номер:10124587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Connector, flange, right angle
Каталожный номер:A229900003567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Pipe assy, steel
Каталожный номер:11008426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Pipe assy, steel
Каталожный номер:10124588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Valve assy, check
Каталожный номер:10995938
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Hose, rubber
Каталожный номер:B230103002927
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Hose, rubber
Каталожный номер:B230103008239
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Assembling assy, valve, main
Каталожный номер:10114704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Bolt
Каталожный номер:A210111000041
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Nut
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:91
Наименование:Pipe assy, steel
Каталожный номер:11008435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:92
Наименование:Pipe assy, steel
Каталожный номер:11008438
Комплект:1
Примечание:
