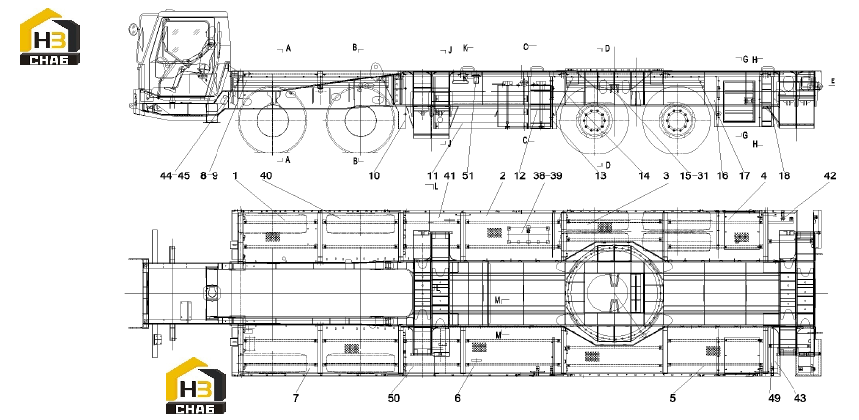

Платформа и кронштейн в сборе 10671016 (часть 1)

← Крыло в сборе 10130755 Платформа и кронштейн в сборе 10671016 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Platform, front, right

Каталожный номер:10668682

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover plate, tank, hydrulic oil

Каталожный номер:10669419

Комплект:1

Примечание:

№ на схеме:3

Наименование:Platform, central, right

Каталожный номер:10669520

Комплект:2

Примечание:

№ на схеме:4

Наименование:Platform, rear, right

Каталожный номер:10669843

Комплект:1

Примечание:

№ на схеме:5

Наименование:Platform, rear, left

Каталожный номер:10670853

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover plate, fuel tank

Каталожный номер:10670863

Комплект:1

Примечание:

№ на схеме:7

Наименование:Platform, front, left

Каталожный номер:10671012

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, rubber, front, left

Каталожный номер:10173426

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pressure plate, rubber, front, left

Каталожный номер:10173713

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fender, front, left

Каталожный номер:10574175

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fender assy, left

Каталожный номер:10569366

Комплект:1

Примечание:

№ на схеме:12

Наименование:Step assy, front, left

Каталожный номер:10575004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000094

Комплект:3

Примечание:

№ на схеме:14

Наименование:Fender, middle, left

Каталожный номер:10575050

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, rubber, rear, left

Каталожный номер:10173774

Комплект:2

Примечание:

№ на схеме:16

Наименование:Repair kit assy, rear, left

Каталожный номер:10577210

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fender, rear

Каталожный номер:10575536

Комплект:2

Примечание:

№ на схеме:18

Наименование:Step assy, rear, left

Каталожный номер:10173873

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pressure plate, rubber, rear, right

Каталожный номер:10173791

Комплект:2

Примечание:

№ на схеме:38

Наименование:Cap installation assy, fuel tank

Каталожный номер:10002419

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:A210210000007

Комплект:2

Примечание:

№ на схеме:40

Наименование:Platform, front, right

Каталожный номер:10864869

Комплект:2

Примечание:

№ на схеме:41

Наименование:Cover plate, outrigger, front, right

Каталожный номер:10864870

Комплект:1

Примечание:

№ на схеме:42

Наименование:Cover, outrigger, rear, right

Каталожный номер:10864871

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cover, outrigger, rear, left

Каталожный номер:10864872

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector, right

Каталожный номер:10864823

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector, left

Каталожный номер:10864824

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rod, connecting

Каталожный номер:10131490

Комплект:1

Примечание:

№ на схеме:50

Наименование:Cover plate, outrigger, front, left

Каталожный номер:11179206

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bracket, switch, accelerator, outrigger

Каталожный номер:10015945

Комплект:2

Примечание:
