Крыло в сборе 10130755

Крыло в сборе 10130755

← Капот 10267537 Платформа и кронштейн в сборе 10671016 (часть 1) →

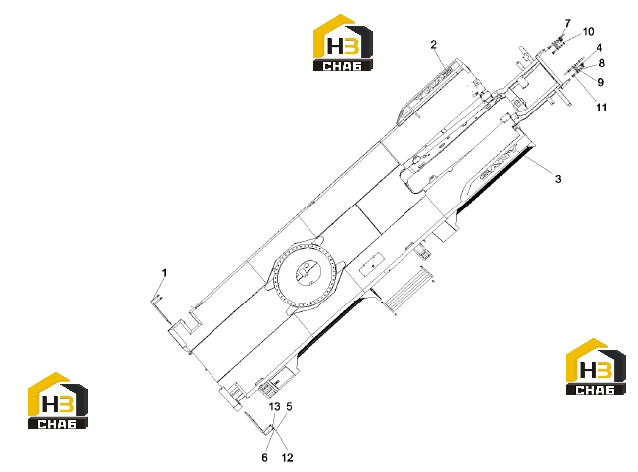

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Guard device, outrigger
Каталожный номер:A810502990163
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fender assy, left
Каталожный номер:10916532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fender assy, right
Каталожный номер:10917164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hook, pulling, front, right
Каталожный номер:11078291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000017
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000007
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hook, pulling, front, left
Каталожный номер:11078295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210307000040
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000230
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000012
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:22
Примечание:
