Капот 10267537

Капот 10267537

← Кронштейн стрелы 10131163 Крыло в сборе 10130755 →

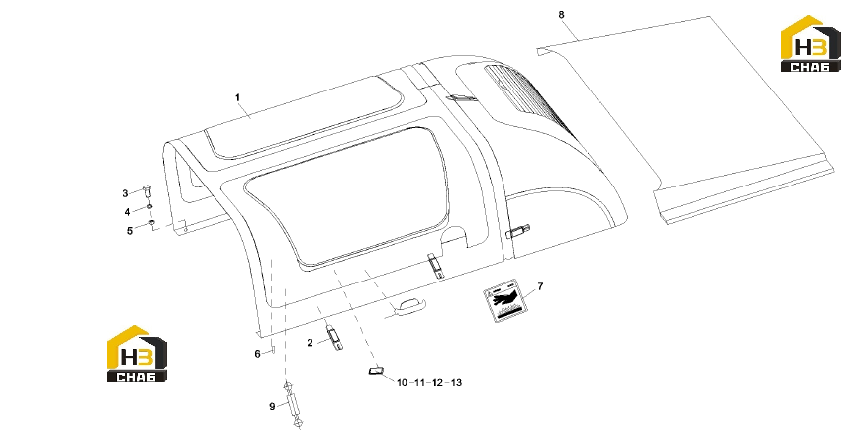

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover assy, diesel engine
Каталожный номер:10267535
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Handle, door
Каталожный номер:A230199000010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000012
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:A210491000009
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate, caution, burning
Каталожный номер:A820101990492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rear plate, cover
Каталожный номер:10471012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring, gas
Каталожный номер:A229900003056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:L ead seal
Каталожный номер:11129309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:L ead seal
Каталожный номер:11129340
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:L ead seal
Каталожный номер:11231926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:L ead seal
Каталожный номер:11231937
Комплект:1
Примечание:
