Платформа и кронштейн в сборе 10671016 (часть 2)

Платформа и кронштейн в сборе 10671016 (часть 2)

← Платформа и кронштейн в сборе 10671016 (часть 1) Платформа и кронштейн в сборе 10671016 (часть 3) →

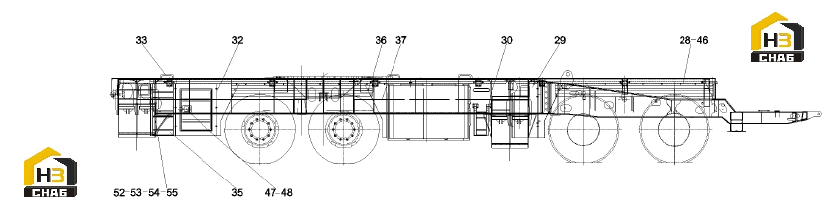

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:28
Наименование:Plate, rubber, front, right
Каталожный номер:10173786
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Cover, outrigger, right
Каталожный номер:10575915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Step assy, right
Каталожный номер:10173872
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Door assy, repair kit, rear, right
Каталожный номер:10577733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Handle, aluminum
Каталожный номер:A290000002357
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Step assy, rear, right
Каталожный номер:10173889
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Screw
Каталожный номер:A210202000042
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Fender, middle, right
Каталожный номер:10576158
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Pressure plate, rubber, front, right
Каталожный номер:10782445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Door lock
Каталожный номер:A222200000042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Strip, rubber, seal
Каталожный номер:11104916
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Screw, M6x20GB818
Каталожный номер:A210210000017
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Washer
Каталожный номер:A210405000006
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Washer
Каталожный номер:A210401000016
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Nut
Каталожный номер:A210307000016
Комплект:16
Примечание:
