Механизм телескопический 10649855 (часть 2)

Механизм телескопический 10649855 (часть 2)

← Механизм телескопический 10649855 (часть 1) Кронштейн направляющего колеса 10649337 →

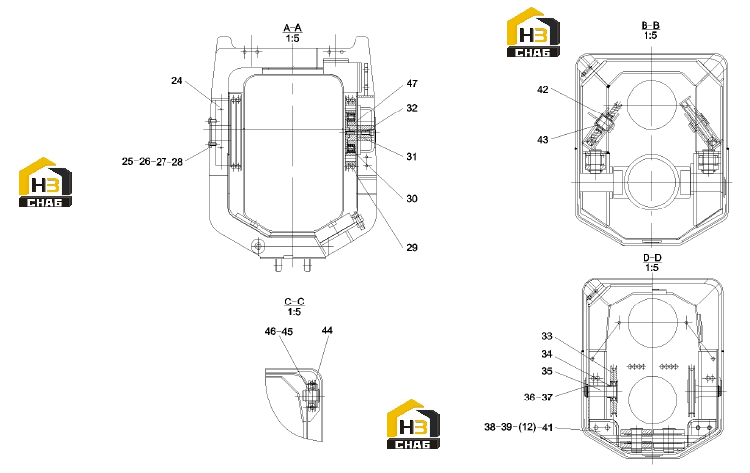

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:24
Наименование:Cover, right
Каталожный номер:10048547
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Axle plate, dead
Каталожный номер:10048409
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Bolt
Каталожный номер:A210111000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Washer
Каталожный номер:A210401000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Pulley assy
Каталожный номер:10048659
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Thrust piece
Каталожный номер:10048412
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Pin shaft
Каталожный номер:10048413
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Screw
Каталожный номер:A210204000302
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Pulley assy
Каталожный номер:10048663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Ring, spacer
Каталожный номер:10048415
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Pin shaft
Каталожный номер:10048416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Disk, adjusting
Каталожный номер:10048417
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Ring, retainer
Каталожный номер:A210414000029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Bracket
Каталожный номер:10084890
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Bolt
Каталожный номер:A210111000106
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Washer
Каталожный номер:A210405000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Ring, spacer
Каталожный номер:10048418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Pin shaft
Каталожный номер:10048419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Pulley
Каталожный номер:10209256
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Pin shaft
Каталожный номер:10048420
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Ring, retainer
Каталожный номер:A210419000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Sleeve
Каталожный номер:10048421
Комплект:2
Примечание:
