Кронштейн направляющего колеса 10649337

Кронштейн направляющего колеса 10649337

← Механизм телескопический 10649855 (часть 2) Шкив в сборе 10587474 →

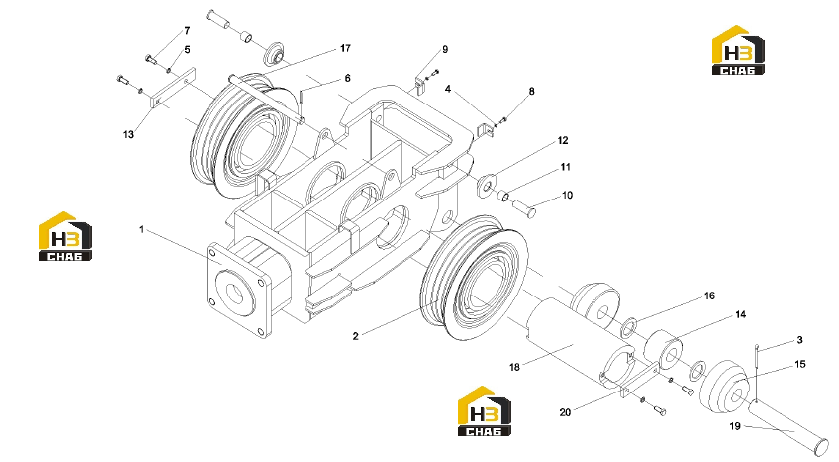

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket, guide wheel
Каталожный номер:10587472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley assy
Каталожный номер:10587474
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:A210491000023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:A210491000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, catch
Каталожный номер:10048498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:10048499
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sleeve
Каталожный номер:10048500
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Roller
Каталожный номер:10048501
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate, retaining
Каталожный номер:10048502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Roller 1
Каталожный номер:10048503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Roller 2
Каталожный номер:10048504
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Ring, spacer
Каталожный номер:10048506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pin shaft
Каталожный номер:10587448
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pin shaft
Каталожный номер:10587463
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pin shaft
Каталожный номер:A820301021240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Plate, retaining
Каталожный номер:A820101322910
Комплект:1
Примечание:
