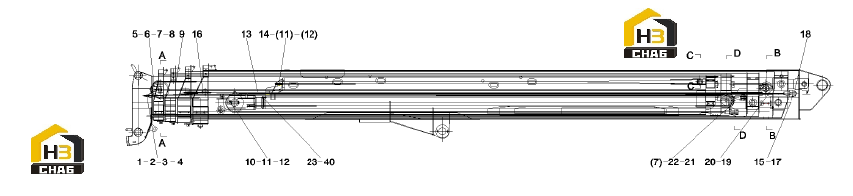

Механизм телескопический 10649855 (часть 1)

← Крепление шкива a819700000631 Механизм телескопический 10649855 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Withdrawing rope, boom, 5th

Каталожный номер:10130780

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210319000005

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cover,L eft

Каталожный номер:10048450

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:18

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:9

Наименование:Extending, rope, boom, 5th

Каталожный номер:10212934

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bracket assy, guide wheel

Каталожный номер:10649337

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:13

Наименование:Extending rope, boom, 4th

Каталожный номер:10583247

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bracket, cylinder

Каталожный номер:10583572

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin shaft

Каталожный номер:A820301020848

Комплект:6

Примечание:

№ на схеме:16

Наименование:Withdrawing rope, boom, 4th

Каталожный номер:10130769

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A210491000023

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:10084889

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, pulley

Каталожный номер:10048536

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:8

Примечание:

№ на схеме:21

Наименование:Pulley shell

Каталожный номер:11264966

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:6

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000260

Комплект:4

Примечание:
