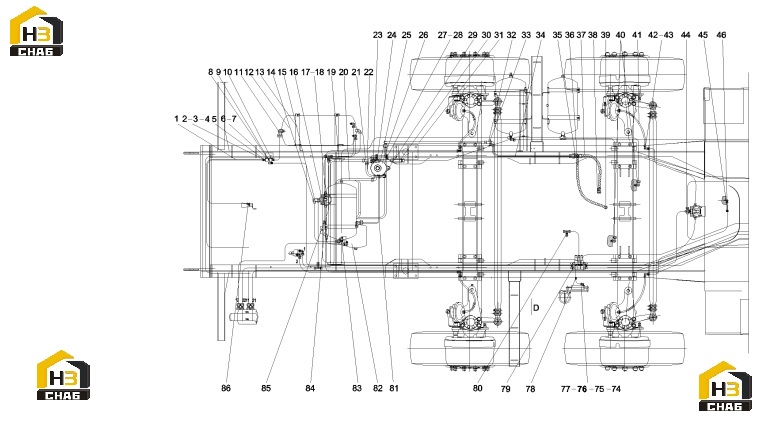

Узел тормозной системы 10467753 (часть 1)

← Корпус аккумулятора a810501105000 Узел тормозной системы 10467753 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plastic tube/nylon

Каталожный номер:A240900000006

Комплект:50

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:27

Примечание:

№ на схеме:3

Наименование:Card holder

Каталожный номер:A210710000003

Комплект:20

Примечание:

№ на схеме:4

Наименование:Nut G8GB3759

Каталожный номер:A210306000008

Комплект:30

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:10810396

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:40

Примечание:

№ на схеме:8

Наименование:Screw plug

Каталожный номер:A210342000006

Комплект:2

Примечание:

№ на схеме:9

Наименование:Right angle joint

Каталожный номер:10810395

Комплект:1

Примечание:

№ на схеме:10

Наименование:Joint block

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:11

Наименование:Adjustable right-angle connector BOLM08-M22x1.5

Каталожный номер:A229900003046

Комплект:2

Примечание:

№ на схеме:12

Наименование:Air storage tank

Каталожный номер:60025904

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air storage tank cable tie assembly

Каталожный номер:10912226

Комплект:16

Примечание:

№ на схеме:14

Наименование:Card sleeve type end three-way joint

Каталожный номер:A210770000597

Комплект:2

Примечание:

№ на схеме:15

Наименование:Adjustable right-angle connector BOLM14-M22x1.5

Каталожный номер:A229900003050

Комплект:12

Примечание:

№ на схеме:16

Наименование:Relay valve

Каталожный номер:A220401000201

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pipe joint BMC12-M22x1.5

Каталожный номер:A210770000392

Комплект:12

Примечание:

№ на схеме:18

Наименование:Sealing washer 22QC638

Каталожный номер:A229900002973

Комплект:30

Примечание:

№ на схеме:19

Наименование:Four protection valve intake steel pipe assembly

Каталожный номер:10467165

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cooling pipe assembly

Каталожный номер:10199128

Комплект:1

Примечание:

№ на схеме:21

Наименование:Three-way connector

Каталожный номер:60007198

Комплект:1

Примечание:

№ на схеме:22

Наименование:Air compressor outlet steel pipe assembly

Каталожный номер:10467174

Комплект:1

Примечание:

№ на схеме:23

Наименование:Relief valve

Каталожный номер:A220401000701

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe joint

Каталожный номер:A210770000402

Комплект:2

Примечание:

№ на схеме:25

Наименование:Relief valve connecting steel pipe assembly

Каталожный номер:10467171

Комплект:2

Примечание:

№ на схеме:26

Наименование:Dryer cutting pressure 10kg

Каталожный номер:A229900008875

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12x1.25x35GB5786

Каталожный номер:A210114000067

Комплект:3

Примечание:

№ на схеме:28

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:29

Наименование:Adjustable right angle joint

Каталожный номер:A229900003051

Комплект:3

Примечание:

№ на схеме:30

Наименование:Check valve

Каталожный номер:A220401000230

Комплект:1

Примечание:

№ на схеме:31

Наименование:High temperature hose-condensing pipe connecting steel pipe assembly

Каталожный номер:10467177

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe joint

Каталожный номер:A210770000424

Комплект:2

Примечание:

№ на схеме:33

Наименование:Nut M22x1.5GB3763

Каталожный номер:A210338000001

Комплект:3

Примечание:

№ на схеме:34

Наименование:Three-way connecting steel pipe assembly

Каталожный номер:11081459

Комплект:1

Примечание:

№ на схеме:35

Наименование:Three-way connector next door

Каталожный номер:10991305

Комплект:1

Примечание:

№ на схеме:36

Наименование:High temperature hose assembly

Каталожный номер:A229900009395

Комплект:1

Примечание:

№ на схеме:37

Наименование:High temperature hose assembly

Каталожный номер:A229900003013

Комплект:1

Примечание:

№ на схеме:38

Наименование:Adjustable right angle joint

Каталожный номер:10905901

Комплект:1

Примечание:

№ на схеме:39

Наименование:End straight connector

Каталожный номер:10905900

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe joint BOLM12-M16x1.5

Каталожный номер:A210770000394

Комплект:30

Примечание:

№ на схеме:41

Наименование:Brake hose Q-22-700W

Каталожный номер:A229900003130

Комплект:16

Примечание:

№ на схеме:42

Наименование:Right-angle connector BBL-12 next door

Каталожный номер:A229900003250

Комплект:21

Примечание:

№ на схеме:43

Наименование:Nut M18x1.5GB3763

Каталожный номер:A210338000000

Комплект:27

Примечание:

№ на схеме:44

Наименование:Three-way connector

Каталожный номер:A229900003354

Комплект:12

Примечание:

№ на схеме:45

Наименование:End straight connector

Каталожный номер:A229900003253

Комплект:2

Примечание:

№ на схеме:46

Наименование:Joint body

Каталожный номер:A210719000004

Комплект:1

Примечание:

№ на схеме:74

Наименование:Nylon tube Ф6x1

Каталожный номер:A241400000013

Комплект:1

Примечание:

№ на схеме:75

Наименование:Card holder GB374

Каталожный номер:A210710000002

Комплект:2

Примечание:

№ на схеме:76

Наименование:Nut G6GB3759

Каталожный номер:A210306000007

Комплект:6

Примечание:

№ на схеме:77

Наименование:Bushing

Каталожный номер:A229900008569

Комплект:2

Примечание:

№ на схеме:78

Наименование:Card sleeve type straight-through joint body

Каталожный номер:10594680

Комплект:1

Примечание:

№ на схеме:79

Наименование:Solenoid valve set

Каталожный номер:60027957

Комплект:1

Примечание:

№ на схеме:80

Наименование:Card sleeve type three-way pipe joint

Каталожный номер:A229900004246

Комплект:1

Примечание:

№ на схеме:81

Наименование:Regenerating cylinder connecting steel pipe assembly

Каталожный номер:11001680

Комплект:1

Примечание:

№ на схеме:82

Наименование:Regenerating cylinder

Каталожный номер:A229900003012

Комплект:1

Примечание:

№ на схеме:83

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:84

Наименование:Four-circuit protection valve

Каталожный номер:A220401000726

Комплект:1

Примечание:

№ на схеме:85

Наименование:End straight-through connector BMC12-M16x1.5

Каталожный номер:A229900003042

Комплект:4

Примечание:

№ на схеме:86

Наименование:Right angle elbow BLM08-01NPT

Каталожный номер:A229900003038

Комплект:1

Примечание:
