Корпус аккумулятора a810501105000

Корпус аккумулятора a810501105000

← Приборы электронные автокрана 10053309 Узел тормозной системы 10467753 (часть 1) →

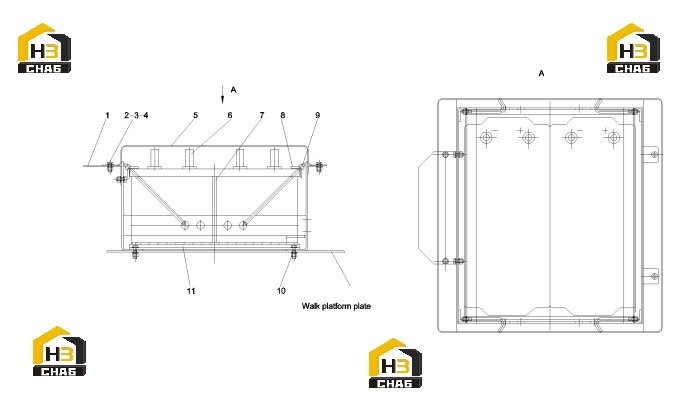

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electromagnetic switch baffle
Каталожный номер:A820101331149
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M8x20GB5783
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M8GB889.1
Каталожный номер:A210319000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Battery frame cover
Каталожный номер:10898081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:battery
Каталожный номер:A242200000110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Battery separator
Каталожный номер:A820604000164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Battery pressure strip
Каталожный номер:A820101331143
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tie rod
Каталожный номер:A820301016042
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8x35GB5783
Каталожный номер:A210111000092
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Battery box
Каталожный номер:A810501109000
Комплект:1
Примечание:
