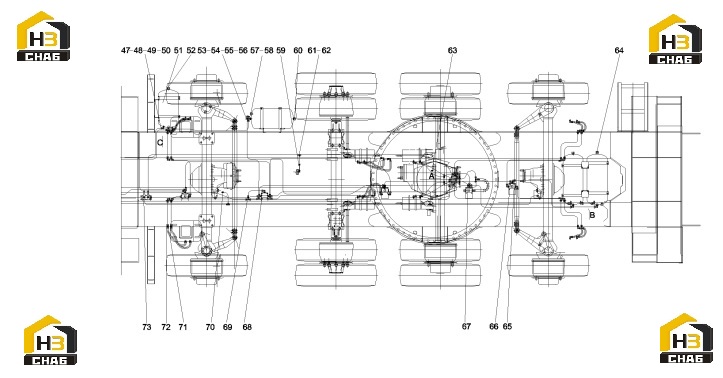

Узел тормозной системы 10467753 (часть 2)

← Узел тормозной системы 10467753 (часть 1) Узел тормозной системы 10467753 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:47

Наименование:Nylon tube

Каталожный номер:A241400000011

Комплект:150

Примечание:

№ на схеме:48

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:100

Примечание:

№ на схеме:49

Наименование:Card holder

Каталожный номер:A210710000004

Комплект:100

Примечание:

№ на схеме:50

Наименование:Nut G12GB3759

Каталожный номер:A210306000012

Комплект:40

Примечание:

№ на схеме:51

Наименование:Air storage tank

Каталожный номер:60025903

Комплект:7

Примечание:

№ на схеме:52

Наименование:Transition joint

Каталожный номер:A229900003257

Комплект:6

Примечание:

№ на схеме:53

Наименование:Nylon tube

Каталожный номер:A239900000411

Комплект:40

Примечание:

№ на схеме:54

Наименование:Lining core

Каталожный номер:A229900003352

Комплект:12

Примечание:

№ на схеме:55

Наименование:Card holder 14GB3764

Каталожный номер:A210710000007

Комплект:12

Примечание:

№ на схеме:56

Наименование:Nut G14GB3759

Каталожный номер:A210306000013

Комплект:12

Примечание:

№ на схеме:57

Наименование:Screw plug M16x1.5JB1000

Каталожный номер:A210332000001

Комплект:2

Примечание:

№ на схеме:58

Наименование:Sealing washer 16QC638

Каталожный номер:A229900002971

Комплект:9

Примечание:

№ на схеме:59

Наименование:Air cushion connecting steel pipe assembly

Каталожный номер:10686806

Комплект:1

Примечание:

№ на схеме:60

Наименование:Screw plug M22x1.5JB1000

Каталожный номер:A210332000003

Комплект:2

Примечание:

№ на схеме:61

Наименование:Three-way connector next door

Каталожный номер:A229900003034

Комплект:3

Примечание:

№ на схеме:62

Наименование:Nut M14x1.5GB3763

Каталожный номер:A210334000015

Комплект:3

Примечание:

№ на схеме:63

Наименование:Card end straight-through joint body

Каталожный номер:A229900004193

Комплект:3

Примечание:

№ на схеме:64

Наименование:Test connector

Каталожный номер:A229900003037

Комплект:3

Примечание:

№ на схеме:65

Наименование:Differential valve

Каталожный номер:A220401000199

Комплект:4

Примечание:

№ на схеме:66

Наименование:Pipe joint

Каталожный номер:A210770000393

Комплект:8

Примечание:

№ на схеме:67

Наименование:End tee joint

Каталожный номер:A229900003255

Комплект:2

Примечание:

№ на схеме:68

Наименование:Nut M8GB6184

Каталожный номер:A210314000008

Комплект:32

Примечание:

№ на схеме:69

Наименование:Three-way connector

Каталожный номер:A229900003251

Комплект:2

Примечание:

№ на схеме:70

Наименование:Oil circuit right angle joint

Каталожный номер:A229900002994

Комплект:1

Примечание:

№ на схеме:71

Наименование:Brake hose Q-22-500W

Каталожный номер:A229900005108

Комплект:2

Примечание:

№ на схеме:72

Наименование:Straight-through connector next door

Каталожный номер:A229900003254

Комплект:2

Примечание:

№ на схеме:73

Наименование:Solenoid valve set

Каталожный номер:60027958

Комплект:1

Примечание:
