Устройство гуська 10032335 (часть 2)

Устройство гуська 10032335 (часть 2)

← Устройство гуська 10032335 (часть 1) Крепление гуська 10032335 →

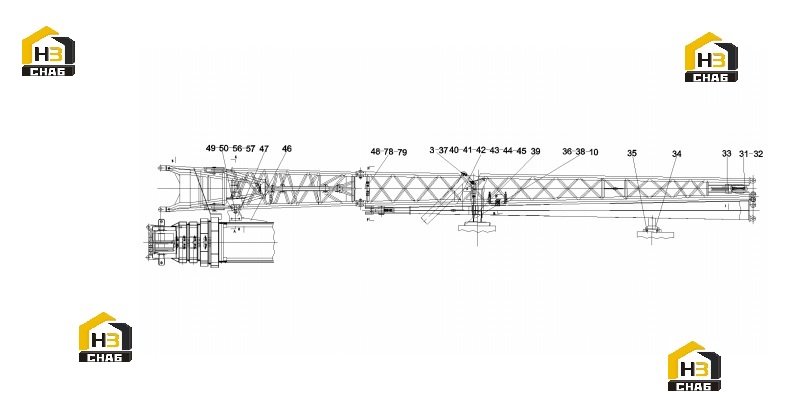

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Clip pin
Каталожный номер:10032121
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8x35GB5783
Каталожный номер:A210111000092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Pulley assembly
Каталожный номер:10188915
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Crutches
Каталожный номер:10031304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Bolt M20x120GB5782
Каталожный номер:A210110000064
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:bracket
Каталожный номер:10031385
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Pin shaft
Каталожный номер:10032122
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Support frame
Каталожный номер:10031973
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Adjustment board
Каталожный номер:10031989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Support
Каталожный номер:10032123
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:bolt
Каталожный номер:10032124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:axis
Каталожный номер:10032125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:axis
Каталожный номер:10032127
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Spring pin shaft
Каталожный номер:10138021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Pin 5x63GB91
Каталожный номер:A210491000020
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:bracket
Каталожный номер:10031999
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:bracket
Каталожный номер:10032011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:axis
Каталожный номер:10032128
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:board
Каталожный номер:10032129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:bolt
Каталожный номер:A210110000083
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Bolt M10x20GB5783
Каталожный номер:A210111000011
Комплект:2
Примечание:
