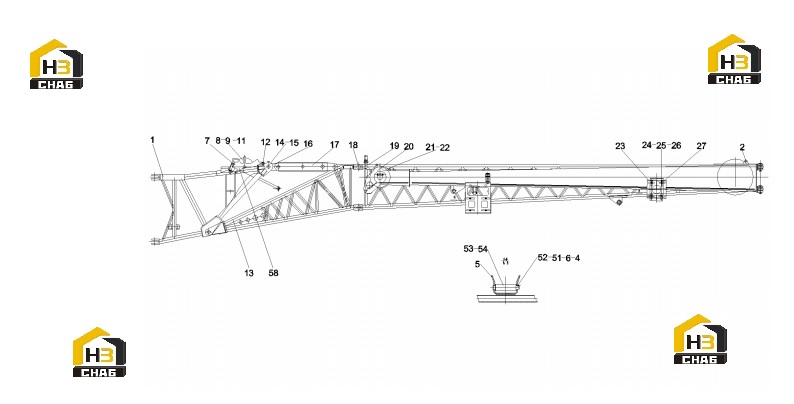

Устройство гуська 10032335 (часть 1)

← Цилиндр телескопический 10033703 Устройство гуська 10032335 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:truss

Каталожный номер:10026944

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining rope tube

Каталожный номер:10379135

Комплект:5

Примечание:

№ на схеме:4

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pallet

Каталожный номер:10887017

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin shaft

Каталожный номер:10032108

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin shaft

Каталожный номер:10032110

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rope retaining wheel assembly

Каталожный номер:10197991

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clip pin

Каталожный номер:A820301020887

Комплект:8

Примечание:

№ на схеме:12

Наименование:Pin shaft

Каталожный номер:10032112

Комплект:1

Примечание:

№ на схеме:13

Наименование:truss

Каталожный номер:10027132

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip pin

Каталожный номер:10034875

Комплект:21

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:10032114

Комплект:10

Примечание:

№ на схеме:16

Наименование:Waist hole adjustment plate

Каталожный номер:10032115

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tie rod

Каталожный номер:10027288

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:10032116

Комплект:4

Примечание:

№ на схеме:19

Наименование:truss

Каталожный номер:10031127

Комплект:1

Примечание:

№ на схеме:20

Наименование:Auxiliary boom

Каталожный номер:11008848

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:10198393

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:23

Наименование:Adjustment board

Каталожный номер:10032118

Комплект:1

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:A210307000029

Комплект:16

Примечание:

№ на схеме:25

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:10

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000062

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:23

Примечание:

№ на схеме:51

Наименование:bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:52

Наименование:Card board

Каталожный номер:A820101323898

Комплект:1

Примечание:

№ на схеме:53

Наименование:Nylon roller

Каталожный номер:A820699000605

Комплект:1

Примечание:

№ на схеме:54

Наименование:Roller shaft

Каталожный номер:10051690

Комплект:1

Примечание:
