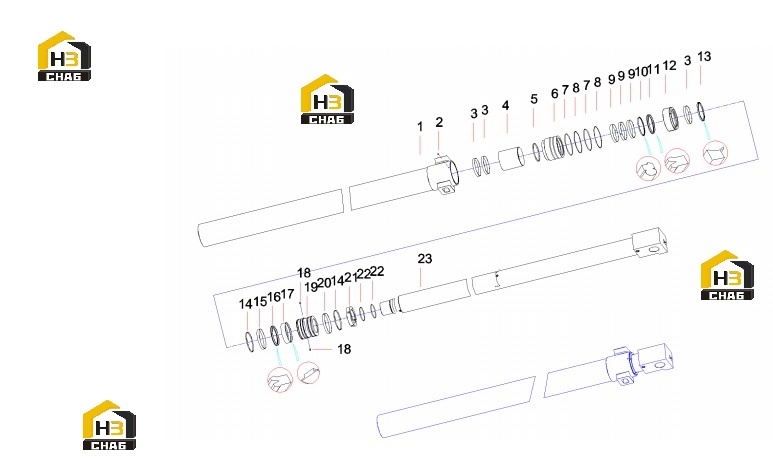

Цилиндр телескопический 10033703

← Цилиндр телескопический 10033705 Устройство гуська 10032335 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly ZXQY100.1.7.2.1

Каталожный номер:10889219

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x16GB79

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:3

Наименование:UP guide ring 200x205x25 PTFE

Каталожный номер:60022618

Комплект:3

Примечание:

№ на схеме:4

Наименование:Spacer

Каталожный номер:10889907

Комплект:1

Примечание:

№ на схеме:5

Наименование:Antifouling ring Skf

Каталожный номер:B230101001562

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing sleeve

Каталожный номер:10889055

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 236x5.3GB3452.1

Каталожный номер:A210609000035

Комплект:2

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:10250762

Комплект:2

Примечание:

№ на схеме:9

Наименование:UP guide ring 200x205x25 KT200

Каталожный номер:B230101001756

Комплект:3

Примечание:

№ на схеме:10

Наименование:GS sealing ring 200x220.5x8.1

Каталожный номер:B230101001565

Комплект:1

Примечание:

№ на схеме:11

Наименование:BS sealing ring 200x225x18.2

Каталожный номер:B230101000666

Комплект:1

Примечание:

№ на схеме:12

Наименование:Guide sleeve

Каталожный номер:10889054

Комплект:1

Примечание:

№ на схеме:13

Наименование:PW dust ring 200x220x10.1x16

Каталожный номер:B230101002200

Комплект:1

Примечание:

№ на схеме:14

Наименование:Antifouling ring Skf

Каталожный номер:B230101001559

Комплект:2

Примечание:

№ на схеме:15

Наименование:Guide ring

Каталожный номер:B230101001639

Комплект:1

Примечание:

№ на схеме:16

Наименование:Type B8 sealing ring 205x230x20

Каталожный номер:B230101000295

Комплект:1

Примечание:

№ на схеме:17

Наименование:MD sealing ring 230x205x25.4

Каталожный номер:B230101001567

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x20GB79

Каталожный номер:A210208000007

Комплект:2

Примечание:

№ на схеме:19

Наименование:piston

Каталожный номер:10889053

Комплект:1

Примечание:

№ на схеме:20

Наименование:UP guide ring 225x230x25 PTFE

Каталожный номер:60062508

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil ring

Каталожный номер:10889056

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A210609000124

Комплект:2

Примечание:

№ на схеме:23

Наименование:Piston rod assembly

Каталожный номер:10889908

Комплект:1

Примечание:
