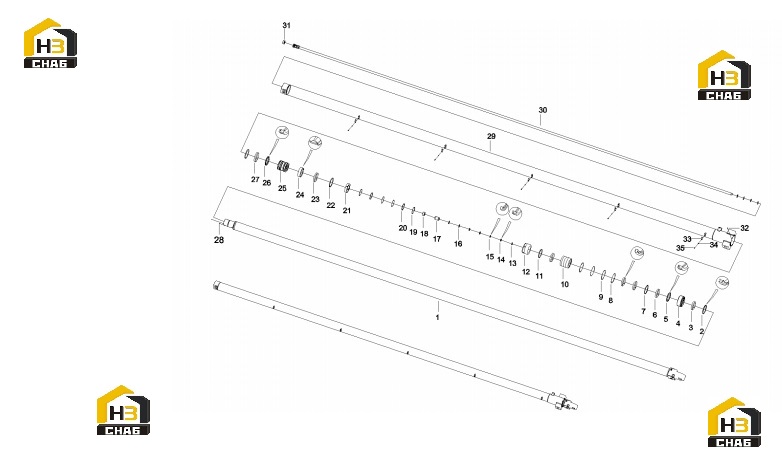

Цилиндр телескопический 10033705

← Цилиндр телескопический 10033724 Цилиндр телескопический 10033703 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod assembly

Каталожный номер:10921727

Комплект:1

Примечание:

№ на схеме:2

Наименование:Dust ring AY180AP5008

Каталожный номер:B230101001111

Комплект:1

Примечание:

№ на схеме:3

Наименование:UP guide ring 180x185x25 PTFE

Каталожный номер:60022027

Комплект:2

Примечание:

№ на схеме:4

Наименование:Guide sleeve

Каталожный номер:10919014

Комплект:1

Примечание:

№ на схеме:5

Наименование:Type B3 sealing ring 180x200x15

Каталожный номер:B230101000512

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guide ring

Каталожный номер:A880803040004

Комплект:3

Примечание:

№ на схеме:7

Наименование:GS sealing ring 180x195.1x6.3

Каталожный номер:A880806030018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:10921830

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring 200x5.3GB3452.1

Каталожный номер:A210609000025

Комплект:2

Примечание:

№ на схеме:10

Наименование:Mi Kyu inch set

Каталожный номер:10919013

Комплект:1

Примечание:

№ на схеме:11

Наименование:Antifouling ring Skf

Каталожный номер:60013714

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spacer

Каталожный номер:10919010

Комплект:1

Примечание:

№ на схеме:13

Наименование:UP guide ring 45x50x9.7 KT200

Каталожный номер:A880803040006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Piston rod seal BS4555P5008

Каталожный номер:B230101000219

Комплект:2

Примечание:

№ на схеме:15

Наименование:GC sealing ring 45x55.7x4.2

Каталожный номер:60048422

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 58x3.55GB3452.1

Каталожный номер:A210609000164

Комплект:6

Примечание:

№ на схеме:17

Наименование:Tubing sealing sleeve

Каталожный номер:11251473

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fixed block one

Каталожный номер:11251474

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring

Каталожный номер:10912930

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101001831

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil ring

Каталожный номер:10885440

Комплект:1

Примечание:

№ на схеме:22

Наименование:UP guide ring 192x200x9.7PTFE

Каталожный номер:B230101001511

Комплект:2

Примечание:

№ на схеме:23

Наименование:UP guide ring 195x200x25 PTFE

Каталожный номер:60062507

Комплект:1

Примечание:

№ на схеме:24

Наименование:MD sealing ring

Каталожный номер:A880806030154

Комплект:1

Примечание:

№ на схеме:25

Наименование:piston

Каталожный номер:10885276

Комплект:1

Примечание:

№ на схеме:26

Наименование:B7 sealing ring 200x175x18.2

Каталожный номер:B230101000335

Комплект:1

Примечание:

№ на схеме:27

Наименование:UP guide ring 195x200x25 KT200

Каталожный номер:60000473

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M8x12GB79

Каталожный номер:24004294

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cylinder assembly

Каталожный номер:10919025

Комплект:1

Примечание:

№ на схеме:30

Наименование:Oil pipe assembly

Каталожный номер:10921736

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fixed block two

Каталожный номер:10928424

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M10x16GB79

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:34

Наименование:Pipe clamp

Каталожный номер:10910583

Комплект:5

Примечание:

№ на схеме:35

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:10

Примечание:
