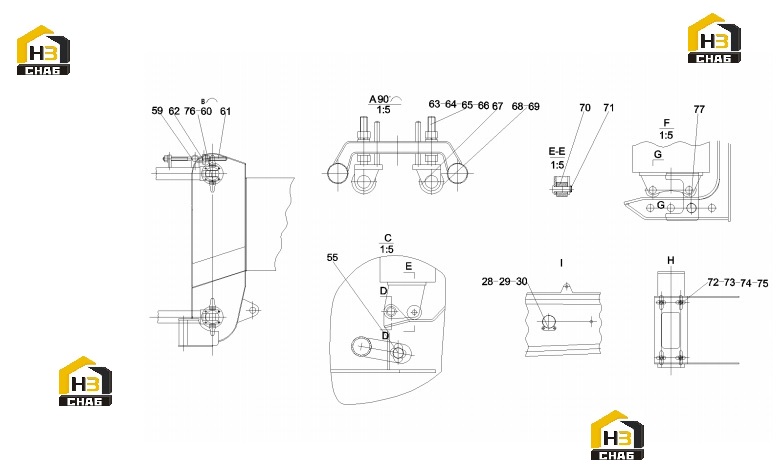

Крепление гуська 10032335

← Устройство гуська 10032335 (часть 2) Комплектующие гуська 10197991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:28

Наименование:Card board

Каталожный номер:10037954

Комплект:3

Примечание:

№ на схеме:29

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:30

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:55

Наименование:Pin shaft

Каталожный номер:11052728

Комплект:1

Примечание:

№ на схеме:59

Наименование:Pin shaft

Каталожный номер:10032134

Комплект:2

Примечание:

№ на схеме:60

Наименование:Bolt

Каталожный номер:10032202

Комплект:4

Примечание:

№ на схеме:61

Наименование:bolt

Каталожный номер:10032204

Комплект:1

Примечание:

№ на схеме:62

Наименование:bracket

Каталожный номер:10032076

Комплект:1

Примечание:

№ на схеме:63

Наименование:Two-pin seat

Каталожный номер:10032072

Комплект:2

Примечание:

№ на схеме:64

Наименование:Nut M30GB6170

Каталожный номер:A210301000011

Комплект:5

Примечание:

№ на схеме:65

Наименование:Washer 30GB93

Каталожный номер:A210401000011

Комплект:4

Примечание:

№ на схеме:66

Наименование:Washer 30GB97.1

Каталожный номер:A210405000014

Комплект:3

Примечание:

№ на схеме:67

Наименование:Roller

Каталожный номер:10032206

Комплект:2

Примечание:

№ на схеме:68

Наименование:Bolt

Каталожный номер:10032227

Комплект:2

Примечание:

№ на схеме:69

Наименование:Pin 5x100GB91

Каталожный номер:A210501000067

Комплект:2

Примечание:

№ на схеме:70

Наименование:Roller

Каталожный номер:10032213

Комплект:3

Примечание:

№ на схеме:71

Наименование:Pin shaft

Каталожный номер:10032214

Комплект:3

Примечание:

№ на схеме:72

Наименование:Bolt M24x70GB5783 Grade 10.9

Каталожный номер:A210111000200

Комплект:4

Примечание:

№ на схеме:73

Наименование:nut

Каталожный номер:A210307000007

Комплект:4

Примечание:

№ на схеме:74

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:4

Примечание:

№ на схеме:75

Наименование:Washer 24GB97.1

Каталожный номер:A210405000009

Комплект:8

Примечание:

№ на схеме:76

Наименование:Clip pin

Каталожный номер:10200539

Комплект:8

Примечание:

№ на схеме:77

Наименование:Pin shaft

Каталожный номер:10440518

Комплект:1

Примечание:
