Система выхлопная 10772070

Система выхлопная 10772070

← Система впуска воздуха 10786436 Система охлаждения 10793185 →

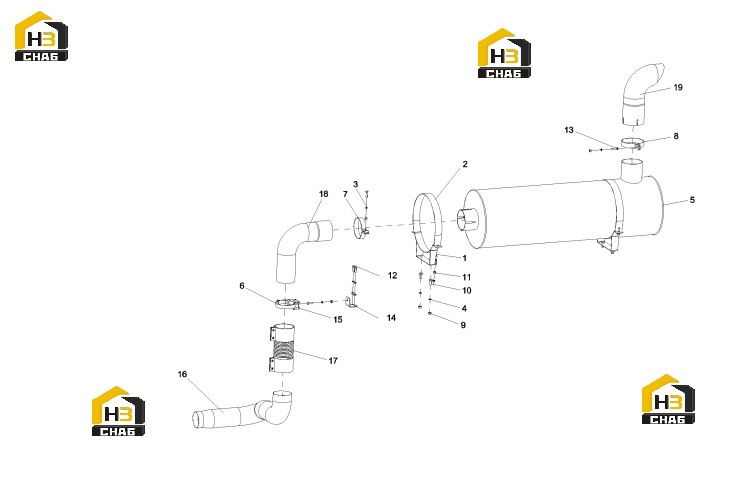

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Muffler bracket assembly
Каталожный номер:10033686
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Muffler hoop assembly
Каталожный номер:10028671
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Muffler
Каталожный номер:A229900003109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ding-shaped hoop
Каталожный номер:A229900004506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:A820101329613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Exhaust tail pipe clamp
Каталожный номер:10385441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x25GB5783
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8x25GB5783
Каталожный номер:A210111000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M8x30GB5783
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bracket
Каталожный номер:10762697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Stainless steel tube fixing bracket
Каталожный номер:10764094
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Exhaust pipe assembly 1
Каталожный номер:10754613
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Metal hose assembly
Каталожный номер:10754704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Exhaust pipe assembly
Каталожный номер:10754833
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Exhaust tail pipe assembly
Каталожный номер:10754938
Комплект:1
Примечание:
