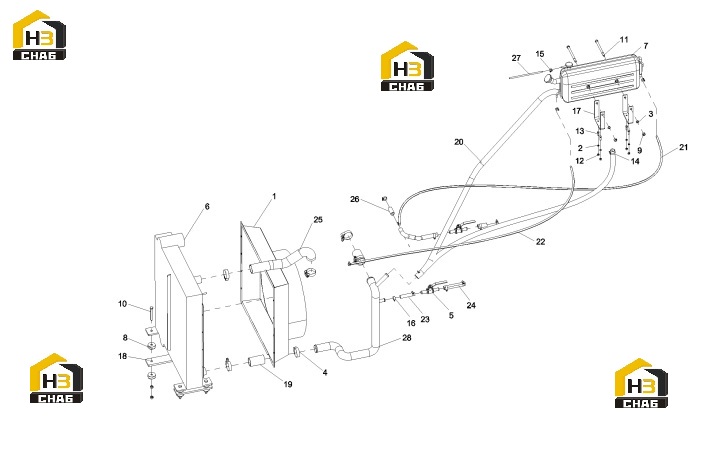

Система охлаждения 10793185

← Система выхлопная 10772070 Радиатор a229900005786 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Windshield assembly

Каталожный номер:10205073

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Ding-shaped hoop

Каталожный номер:A229900002031

Комплект:6

Примечание:

№ на схеме:5

Наименование:Straight-through ball valve

Каталожный номер:60022386

Комплект:2

Примечание:

№ на схеме:6

Наименование:radiator

Каталожный номер:A229900005786

Комплект:1

Примечание:

№ на схеме:7

Наименование:Expansion tank

Каталожный номер:A229900009728

Комплект:1

Примечание:

№ на схеме:8

Наименование:Radiator cushion

Каталожный номер:A810101000148

Комплект:8

Примечание:

№ на схеме:9

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:10

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000198

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M12x160GB5782

Каталожный номер:A210110000179

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose hoop

Каталожный номер:A229900002964

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose hoop φ12-φ16QC619

Каталожный номер:A229900002960

Комплект:5

Примечание:

№ на схеме:16

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:6

Примечание:

№ на схеме:17

Наименование:Expansion tank bracket

Каталожный номер:10343291

Комплект:2

Примечание:

№ на схеме:18

Наименование:Water tank mounting plate

Каталожный номер:10020714

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose one

Каталожный номер:10025093

Комплект:2

Примечание:

№ на схеме:20

Наименование:Engine water pipe

Каталожный номер:10207069

Комплект:1

Примечание:

№ на схеме:21

Наименование:Engine steam hose

Каталожный номер:10207087

Комплект:1

Примечание:

№ на схеме:22

Наименование:Radiator steam hose

Каталожный номер:10207097

Комплект:1

Примечание:

№ на схеме:23

Наименование:Warm air short hose

Каталожный номер:10529258

Комплект:2

Примечание:

№ на схеме:24

Наименование:Warm air long hose

Каталожный номер:10527527

Комплект:2

Примечание:

№ на схеме:25

Наименование:Engine outlet hose

Каталожный номер:10204924

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose three

Каталожный номер:10034852

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steam short hose

Каталожный номер:11329653

Комплект:1

Примечание:

№ на схеме:28

Наименование:Engine inlet steel pipe

Каталожный номер:10527485

Комплект:1

Примечание:
