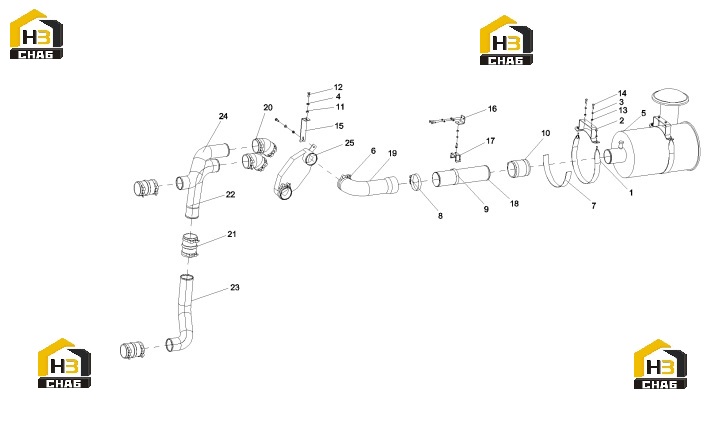

Система впуска воздуха 10786436

← Система топливная 10024148 Система выхлопная 10772070 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop assembly

Каталожный номер:10003591

Комплект:2

Примечание:

№ на схеме:2

Наименование:Air filter bracket assembly

Каталожный номер:10763991

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:11

Примечание:

№ на схеме:4

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:5

Наименование:Air filter

Каталожный номер:A222100000407

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ding-shaped hoop

Каталожный номер:A229900004506

Комплект:1

Примечание:

№ на схеме:7

Наименование:Industrial rubber sheet

Каталожный номер:A230104000018

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ding-shaped hoop

Каталожный номер:A229900002263

Комплект:3

Примечание:

№ на схеме:9

Наименование:Ding-shaped hoop

Каталожный номер:A229900002222

Комплект:12

Примечание:

№ на схеме:10

Наименование:Air filter outlet hose

Каталожный номер:A820606020396

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:11

Примечание:

№ на схеме:14

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:7

Примечание:

№ на схеме:15

Наименование:Air intake box hanger

Каталожный номер:10587815

Комплект:1

Примечание:

№ на схеме:16

Наименование:bracket

Каталожный номер:10762697

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stainless steel tube fixing bracket

Каталожный номер:10764094

Комплект:1

Примечание:

№ на схеме:18

Наименование:Air filter outlet steel pipe

Каталожный номер:11215972

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air inlet hose I

Каталожный номер:10262323

Комплект:1

Примечание:

№ на схеме:20

Наименование:Intercooler hose I

Каталожный номер:10262351

Комплект:2

Примечание:

№ на схеме:21

Наименование:Intercooler hose II

Каталожный номер:10262421

Комплект:3

Примечание:

№ на схеме:22

Наименование:Intercooler intake steel pipe I

Каталожный номер:10262425

Комплект:1

Примечание:

№ на схеме:23

Наименование:Intercooler intake steel pipe II

Каталожный номер:10262429

Комплект:1

Примечание:

№ на схеме:24

Наименование:Intercooler air outlet steel pipe

Каталожный номер:10262433

Комплект:1

Примечание:

№ на схеме:25

Наименование:Engine intake box assembly

Каталожный номер:10262311

Комплект:1

Примечание:
