Система топливная 10024148

Система топливная 10024148

← Двигатель b220200000112 Система впуска воздуха 10786436 →

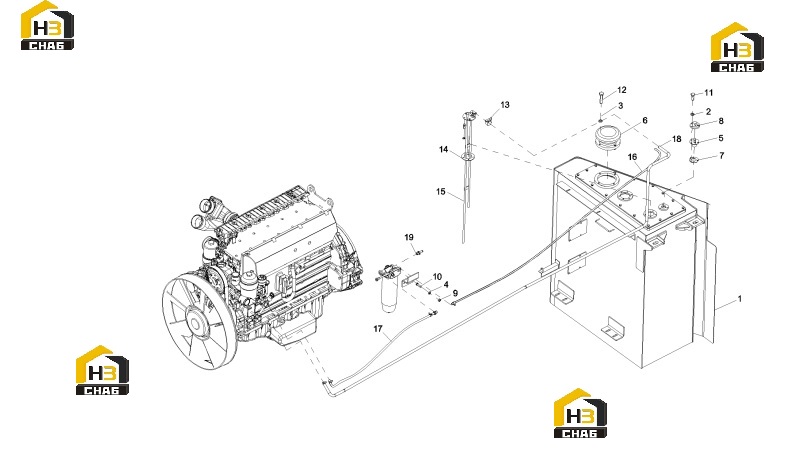

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel tank assembly
Каталожный номер:10557696
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 5GB93
Каталожный номер:A210401000015
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:2-way valve
Каталожный номер:A220401000386
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air filter
Каталожный номер:A222100000264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:2-way valve gasket
Каталожный номер:A229900006020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:2-way valve cover
Каталожный номер:A229900006021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M10GB889.1
Каталожный номер:A210319000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x35GB5783
Каталожный номер:A210111000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M5x12GB5783
Каталожный номер:A210111000238
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8x35GB5783
Каталожный номер:A210111000092
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose hoop φ12-φ16QC619
Каталожный номер:A229900002960
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Suction back oil port rubber pad
Каталожный номер:10797201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Oil suction connector
Каталожный номер:10566986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Diesel filter inlet pipe
Каталожный номер:10266287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Diesel filter oil outlet pipe
Каталожный номер:10266291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Oil return pipe
Каталожный номер:10266296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Diesel filter connector
Каталожный номер:10019232
Комплект:2
Примечание:
