Механизм телескопический выносной опоры 10024079

← Узел подвижной выносной опоры 10856563 Пластины платформы 10203955 →

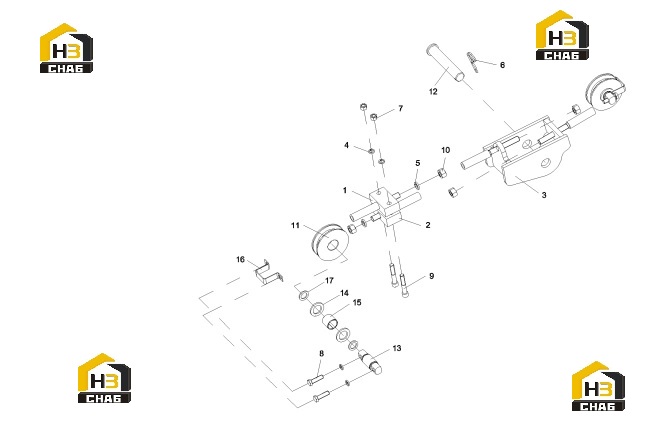

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Outrigger retractable arm rope

Каталожный номер:10023998

Комплект:1

Примечание:

№ на схеме:2

Наименование:Outrigger arm extension rope

Каталожный номер:10023997

Комплект:1

Примечание:

№ на схеме:3

Наименование:Support assembly

Каталожный номер:10024064

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:6

Наименование:Elastic pin

Каталожный номер:A829900002661

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw M12x70GB70.1

Каталожный номер:A210204000027

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M16GB6170

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:11

Наименование:pulley

Каталожный номер:10024068

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin shaft

Каталожный номер:10024069

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fixed shaft

Каталожный номер:10024070

Комплект:2

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:10024072

Комплект:4

Примечание:

№ на схеме:15

Наименование:Copper sleeve

Каталожный номер:10024073

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rope gear

Каталожный номер:10699405

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retaining ring 30GB894.1

Каталожный номер:A210414000006

Комплект:4

Примечание:
