Пластины платформы 10203955

← Механизм телескопический выносной опоры 10024079 Системы двигателя 10206203 →

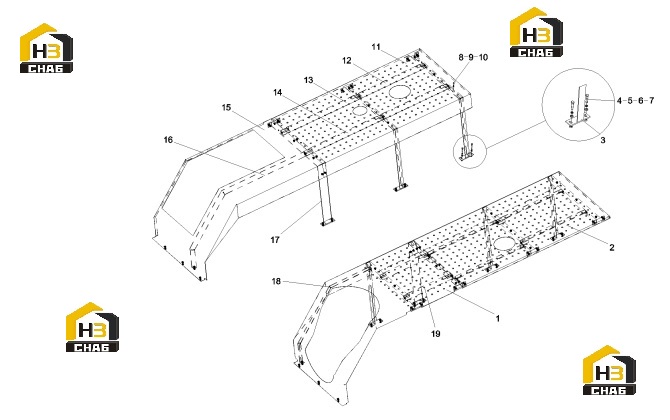

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover plate 2

Каталожный номер:10203950

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover plate 1

Каталожный номер:10203949

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket 1

Каталожный номер:10203944

Комплект:5

Примечание:

№ на схеме:4

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:36

Примечание:

№ на схеме:5

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:36

Примечание:

№ на схеме:6

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:7

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:36

Примечание:

№ на схеме:8

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:31

Примечание:

№ на схеме:9

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:31

Примечание:

№ на схеме:10

Наименование:Screw M6x16GB818

Каталожный номер:A210210000008

Комплект:27

Примечание:

№ на схеме:11

Наименование:Cover plate 4

Каталожный номер:10203952

Комплект:1

Примечание:

№ на схеме:12

Наименование:Beam 1

Каталожный номер:10480674

Комплект:4

Примечание:

№ на схеме:13

Наименование:Beam 4

Каталожный номер:10480677

Комплект:2

Примечание:

№ на схеме:14

Наименование:Beam 2

Каталожный номер:10480675

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover plate 3

Каталожный номер:10203951

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left support

Каталожный номер:10480679

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket 2

Каталожный номер:10203948

Комплект:2

Примечание:

№ на схеме:18

Наименование:Right support

Каталожный номер:10480678

Комплект:1

Примечание:

№ на схеме:19

Наименование:Beam 3

Каталожный номер:10480676

Комплект:2

Примечание:
