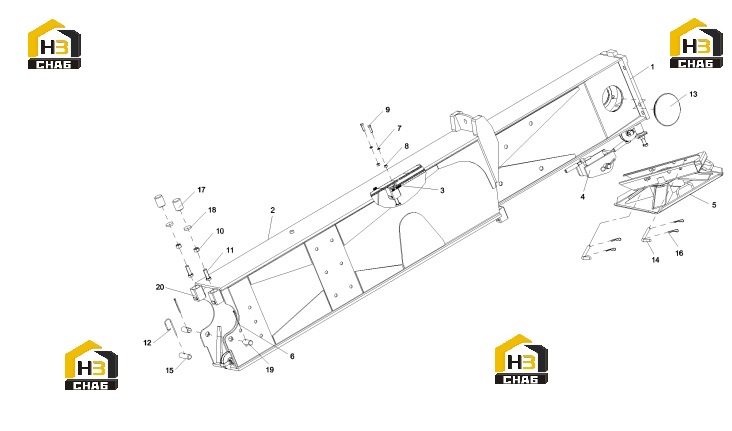

Узел подвижной выносной опоры 10856563

← Капот 10036833 Механизм телескопический выносной опоры 10024079 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Secondary movable outrigger assembly

Каталожный номер:10854926

Комплект:1

Примечание:

№ на схеме:2

Наименование:First-class movable outrigger assembly

Каталожный номер:10855574

Комплект:1

Примечание:

№ на схеме:3

Наименование:Adjustment block support

Каталожный номер:11203927

Комплект:1

Примечание:

№ на схеме:4

Наименование:Outrigger telescopic mechanism

Каталожный номер:10024079

Комплект:1

Примечание:

№ на схеме:5

Наименование:Foot plate

Каталожный номер:10024189

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin 5x100GB91

Каталожный номер:A210501000067

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M20GB6170

Каталожный номер:A210307000005

Комплект:7

Примечание:

№ на схеме:11

Наименование:Bolt M20x60GB5783

Каталожный номер:A210111000234

Комплект:7

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:10024393

Комплект:1

Примечание:

№ на схеме:13

Наименование:Round hole cover 2

Каталожный номер:10024503

Комплект:2

Примечание:

№ на схеме:14

Наименование:Strut

Каталожный номер:10024504

Комплект:2

Примечание:

№ на схеме:15

Наименование:pin

Каталожный номер:10024394

Комплект:1

Примечание:

№ на схеме:16

Наименование:Elastic pin

Каталожный номер:A829900002661

Комплект:4

Примечание:

№ на схеме:17

Наименование:Adjustment block

Каталожный номер:10024396

Комплект:7

Примечание:

№ на схеме:18

Наименование:Cushion

Каталожный номер:10024399

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin shaft

Каталожный номер:10024415

Комплект:2

Примечание:

№ на схеме:20

Наименование:Adjustment plate

Каталожный номер:10856557

Комплект:7

Примечание:
