Кузов автокрана 10038549

Кузов автокрана 10038549

← Комплектующие испарителя 60005673 Компоненты кузова автокрана 10036803 (часть 1) →

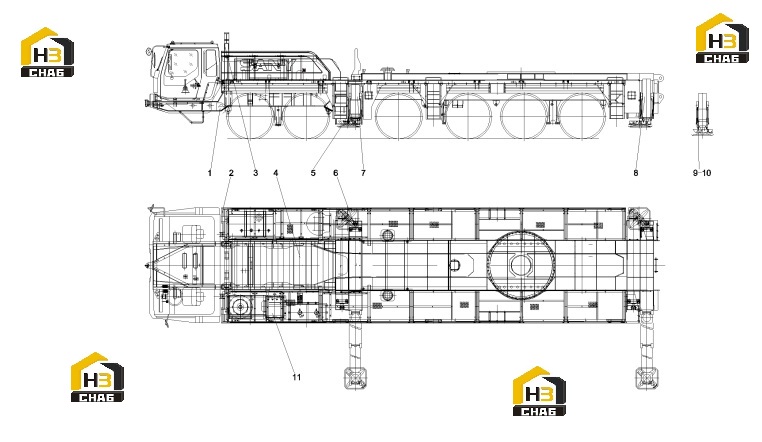

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:frame
Каталожный номер:10030763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Walking platform and bracket
Каталожный номер:10036803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Boom bracket assembly
Каталожный номер:11386864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hood mounting assembly
Каталожный номер:10036947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Movable outrigger assembly
Каталожный номер:10856563
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Horizontal cylinder
Каталожный номер:10096878
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Front vertical cylinder
Каталожный номер:10911269
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rear vertical cylinder
Каталожный номер:10912263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw GB70.1 10.9 grade
Каталожный номер:A210204000093
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 24GB93
Каталожный номер:A210401000008
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover assembly
Каталожный номер:10203955
Комплект:1
Примечание:
