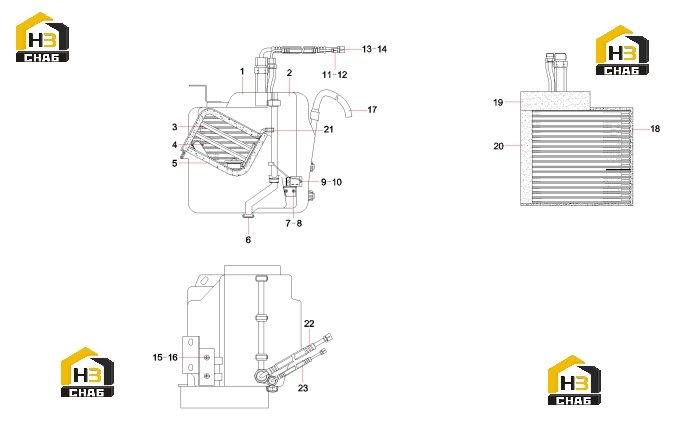

Комплектующие испарителя 60005673

← Вентилятор с комплектующими 60005669 Кузов автокрана 10038549 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plastic upper shell 500600140010

Каталожный номер:60159045

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plastic lower shell 500600140020

Каталожный номер:60159046

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wind deflector 500600140030

Каталожный номер:60159023

Комплект:1

Примечание:

№ на схеме:4

Наименование:Evaporator core assembly 500600110040

Каталожный номер:60159209

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air inlet sponge 500600170050

Каталожный номер:60159235

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring card TL15-02

Каталожный номер:60159114

Комплект:8

Примечание:

№ на схеме:7

Наименование:Screw Q2714813

Каталожный номер:60159153

Комплект:2

Примечание:

№ на схеме:8

Наименование:Thermostat bracket 500600120060

Каталожный номер:60159184

Комплект:1

Примечание:

№ на схеме:9

Наименование:Assembly Q2360412

Каталожный номер:60159082

Комплект:2

Примечание:

№ на схеме:10

Наименование:Thermostat 500600150070

Каталожный номер:60159248

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut TL06-02A

Каталожный номер:60159157

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut rubber pad TL07-02A

Каталожный номер:60159218

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut TL06-02D

Каталожный номер:60159158

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut rubber pad TL07-02D

Каталожный номер:60159219

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw Q2735014

Каталожный номер:60159154

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bracket 500700120080

Каталожный номер:60159183

Комплект:1

Примечание:

№ на схеме:17

Наименование:Drip pipe 500600130090

Каталожный номер:60159119

Комплект:1

Примечание:

№ на схеме:18

Наименование:Core sponge 500600170110

Каталожный номер:60159236

Комплект:1

Примечание:

№ на схеме:19

Наименование:Core sponge 500600170120

Каталожный номер:60159237

Комплект:1

Примечание:

№ на схеме:20

Наименование:Core sponge 500600170130

Каталожный номер:60159238

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clip 500600120140

Каталожный номер:60159141

Комплект:2

Примечание:

№ на схеме:22

Наименование:Autoclave 500700700041

Каталожный номер:60159067

Комплект:1

Примечание:

№ на схеме:23

Наименование:Steam storage pipe 500700700031

Каталожный номер:60159019

Комплект:1

Примечание:
