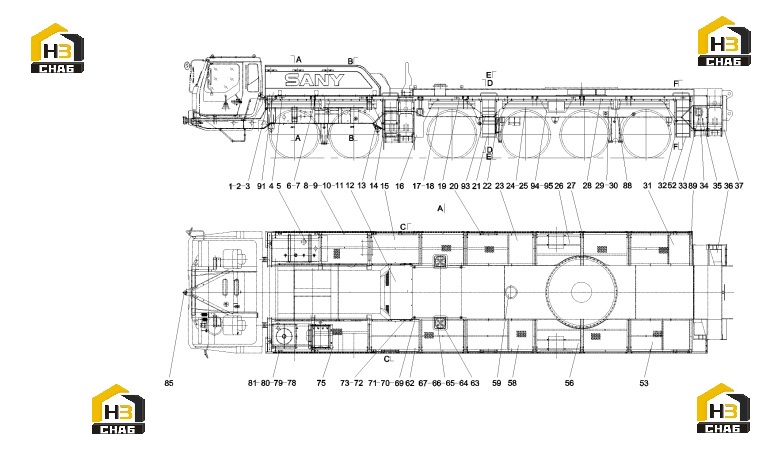

Компоненты кузова автокрана 10036803 (часть 1)

← Кузов автокрана 10038549 Компоненты кузова автокрана 10036803 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M8x20GB818

Каталожный номер:A210210000007

Комплект:36

Примечание:

№ на схеме:2

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:355

Примечание:

№ на схеме:3

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:365

Примечание:

№ на схеме:4

Наименование:Front left aluminum alloy

Каталожный номер:10036525

Комплект:1

Примечание:

№ на схеме:5

Наименование:Take the platform on the right

Каталожный номер:10036526

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber sheet one

Каталожный номер:10474752

Комплект:2

Примечание:

№ на схеме:7

Наименование:Front left rubber pressure plate

Каталожный номер:10036528

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:26

Примечание:

№ на схеме:9

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:152

Примечание:

№ на схеме:10

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:152

Примечание:

№ на схеме:11

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:152

Примечание:

№ на схеме:12

Наименование:Cover back cover

Каталожный номер:10036264

Комплект:1

Примечание:

№ на схеме:13

Наименование:Side guard plate I

Каталожный номер:10036529

Комплект:4

Примечание:

№ на схеме:14

Наименование:Front left foot ladder

Каталожный номер:10036277

Комплект:2

Примечание:

№ на схеме:15

Наименование:Second from the right, take the platform

Каталожный номер:10036530

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fender 1 assembly

Каталожный номер:10780288

Комплект:1

Примечание:

№ на схеме:17

Наименование:Center-left rubber sheet

Каталожный номер:10036532

Комплект:1

Примечание:

№ на схеме:18

Наименование:Center-left rubber platen

Каталожный номер:10036533

Комплект:2

Примечание:

№ на схеме:19

Наименование:Center left aluminum alloy

Каталожный номер:10036534

Комплект:1

Примечание:

№ на схеме:20

Наименование:Handle

Каталожный номер:10036780

Комплект:5

Примечание:

№ на схеме:21

Наименование:Back foot ladder

Каталожный номер:10036280

Комплект:1

Примечание:

№ на схеме:22

Наименование:Side guard plate II

Каталожный номер:10036535

Комплект:2

Примечание:

№ на схеме:23

Наименование:Right three-way platform

Каталожный номер:10036536

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rear left rubber sheet I

Каталожный номер:10036537

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rear left rubber pressure plate I

Каталожный номер:10036538

Комплект:2

Примечание:

№ на схеме:26

Наименование:Four-way platform on the right

Каталожный номер:10036541

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M6x16GB68

Каталожный номер:A210203000017

Комплект:110

Примечание:

№ на схеме:28

Наименование:Rear left aluminum alloy

Каталожный номер:10036542

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber sheet five

Каталожный номер:10474761

Комплект:2

Примечание:

№ на схеме:30

Наименование:Rear left rubber platen II

Каталожный номер:10036576

Комплект:2

Примечание:

№ на схеме:31

Наименование:Right five-way platform

Каталожный номер:10036551

Комплект:1

Примечание:

№ на схеме:32

Наименование:Front right foot ladder

Каталожный номер:10036288

Комплект:2

Примечание:

№ на схеме:33

Наименование:Lampshade

Каталожный номер:10735745

Комплект:4

Примечание:

№ на схеме:34

Наименование:Side guard plate III assembly

Каталожный номер:10780848

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:16

Примечание:

№ на схеме:36

Наименование:Sealing plate

Каталожный номер:11229068

Комплект:1

Примечание:

№ на схеме:37

Наименование:Left rear hood assembly

Каталожный номер:11263682

Комплект:1

Примечание:

№ на схеме:52

Наименование:Aluminum alloy

Каталожный номер:10036770

Комплект:15

Примечание:

№ на схеме:53

Наименование:Left five-way platform

Каталожный номер:10036557

Комплект:1

Примечание:

№ на схеме:56

Наименование:Left four-way platform

Каталожный номер:10036562

Комплект:1

Примечание:

№ на схеме:58

Наименование:Left three-way platform

Каталожный номер:10036566

Комплект:1

Примечание:

№ на схеме:59

Наименование:Cover plate

Каталожный номер:10036568

Комплект:1

Примечание:

№ на схеме:62

Наименование:Second from the left, take the platform

Каталожный номер:10036571

Комплект:1

Примечание:

№ на схеме:63

Наименование:Counterweight positioning block

Каталожный номер:11050882

Комплект:2

Примечание:

№ на схеме:64

Наименование:bolt

Каталожный номер:A210111000289

Комплект:8

Примечание:

№ на схеме:65

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:16

Примечание:

№ на схеме:66

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:67

Наименование:Nut M20GB6170

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:69

Наименование:Counterweight support

Каталожный номер:10037026

Комплект:4

Примечание:

№ на схеме:70

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:71

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:4

Примечание:

№ на схеме:72

Наименование:Bolt M20x40GB5783

Каталожный номер:A210111000107

Комплект:8

Примечание:

№ на схеме:73

Наименование:Support plate

Каталожный номер:10036794

Комплект:2

Примечание:

№ на схеме:75

Наименование:Take the platform on the left

Каталожный номер:10036573

Комплект:1

Примечание:

№ на схеме:78

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:22

Примечание:

№ на схеме:79

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:80

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:81

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:22

Примечание:

№ на схеме:85

Наименование:Front drag hook pin assembly

Каталожный номер:10036290

Комплект:1

Примечание:

№ на схеме:88

Наименование:Rubber connecting plate

Каталожный номер:10474842

Комплект:4

Примечание:

№ на схеме:89

Наименование:Left guardrail

Каталожный номер:10541157

Комплект:1

Примечание:

№ на схеме:91

Наименование:Angle steel

Каталожный номер:10581251

Комплект:1

Примечание:

№ на схеме:92

Наименование:Outrigger leveling control box

Каталожный номер:11130172

Комплект:2

Примечание:

№ на схеме:93

Наименование:Control box fixing belt

Каталожный номер:10696599

Комплект:4

Примечание:

№ на схеме:94

Наименование:Aluminum alloy pedal

Каталожный номер:10214105

Комплект:1

Примечание:
