Компоненты кузова автокрана 10036803 (часть 2)

← Компоненты кузова автокрана 10036803 (часть 1) Компоненты кузова автокрана 10036803 (часть 3) →

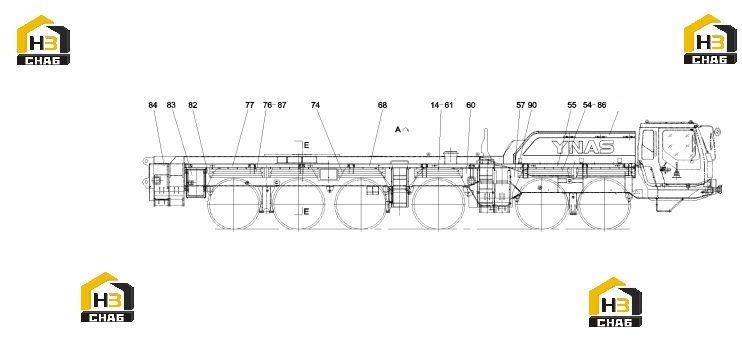

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:14

Наименование:Front left foot ladder

Каталожный номер:10036277

Комплект:2

Примечание:

№ на схеме:54

Наименование:Rubber sheet two

Каталожный номер:10474759

Комплект:2

Примечание:

№ на схеме:55

Наименование:Front right aluminum alloy

Каталожный номер:10036574

Комплект:1

Примечание:

№ на схеме:57

Наименование:Fender III

Каталожный номер:10036564

Комплект:1

Примечание:

№ на схеме:60

Наименование:Side guard plate IV assembly

Каталожный номер:10780952

Комплект:1

Примечание:

№ на схеме:61

Наименование:Center right rubber sheet

Каталожный номер:10036766

Комплект:1

Примечание:

№ на схеме:68

Наименование:Center right aluminum alloy

Каталожный номер:10036572

Комплект:1

Примечание:

№ на схеме:74

Наименование:Rear right rubber sheet I

Каталожный номер:10036765

Комплект:1

Примечание:

№ на схеме:76

Наименование:Rubber sheet six

Каталожный номер:10474762

Комплект:2

Примечание:

№ на схеме:77

Наименование:Rear right aluminum alloy

Каталожный номер:10036560

Комплект:1

Примечание:

№ на схеме:82

Наименование:Side guard V

Каталожный номер:10036772

Комплект:1

Примечание:

№ на схеме:83

Наименование:Tool box and installation assembly

Каталожный номер:10041355

Комплект:1

Примечание:

№ на схеме:84

Наименование:Right rear hood assembly

Каталожный номер:10474651

Комплект:1

Примечание:

№ на схеме:86

Наименование:Rubber platen two

Каталожный номер:10474767

Комплект:2

Примечание:

№ на схеме:87

Наименование:Rubber platen six

Каталожный номер:10474769

Комплект:2

Примечание:

№ на схеме:90

Наименование:Right guardrail

Каталожный номер:10541162

Комплект:1

Примечание:

№ на схеме:95

Наименование:Cushion

Каталожный номер:10795006

Комплект:6

Примечание:
