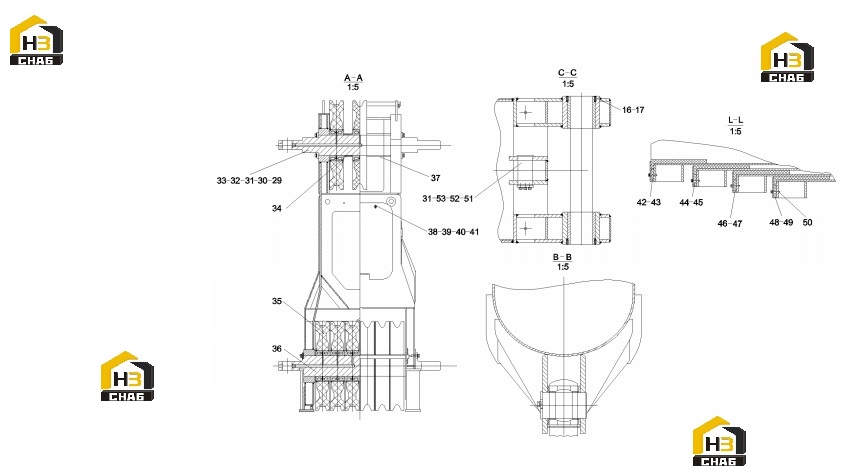

Компоненты стрелы 10034185 (часть 1)

← Устройство стрелы и гуська автокрана 10034185 Компоненты стрелы 10034185 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:16

Наименование:Copper sleeve

Каталожный номер:10026274

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M10x25GB73

Каталожный номер:A210227000006

Комплект:8

Примечание:

№ на схеме:29

Наименование:Shaft assembly

Каталожный номер:10081478

Комплект:1

Примечание:

№ на схеме:30

Наименование:Baffle

Каталожный номер:10026288

Комплект:8

Примечание:

№ на схеме:31

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:28

Примечание:

№ на схеме:32

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:16

Примечание:

№ на схеме:33

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:34

Наименование:Retaining ring

Каталожный номер:10026294

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pulley assembly

Каталожный номер:10026776

Комплект:8

Примечание:

№ на схеме:36

Наименование:Shaft assembly

Каталожный номер:10081494

Комплект:1

Примечание:

№ на схеме:37

Наименование:Retaining ring 2

Каталожный номер:10026298

Комплект:1

Примечание:

№ на схеме:38

Наименование:View hole cover

Каталожный номер:10026310

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:40

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:84

Примечание:

№ на схеме:41

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:84

Примечание:

№ на схеме:42

Наименование:Pressure plate (1)

Каталожный номер:10026325

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cushion (1)

Каталожный номер:10924391

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pressure plate (2)

Каталожный номер:10026350

Комплект:2

Примечание:

№ на схеме:45

Наименование:Backing plate (2)

Каталожный номер:10924267

Комплект:2

Примечание:

№ на схеме:46

Наименование:Pressure plate (three)

Каталожный номер:10026375

Комплект:2

Примечание:

№ на схеме:47

Наименование:Backing plate (three)

Каталожный номер:10924513

Комплект:2

Примечание:

№ на схеме:48

Наименование:Pressure plate (four)

Каталожный номер:10026382

Комплект:2

Примечание:

№ на схеме:49

Наименование:Backing plate (four)

Каталожный номер:10924533

Комплект:2

Примечание:

№ на схеме:50

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:40

Примечание:

№ на схеме:51

Наименование:Pin shaft

Каталожный номер:10026404

Комплект:1

Примечание:

№ на схеме:52

Наименование:Fixed shaft plate

Каталожный номер:10026409

Комплект:1

Примечание:

№ на схеме:53

Наименование:Washer 10GB7244

Каталожный номер:A210422000002

Комплект:12

Примечание:
