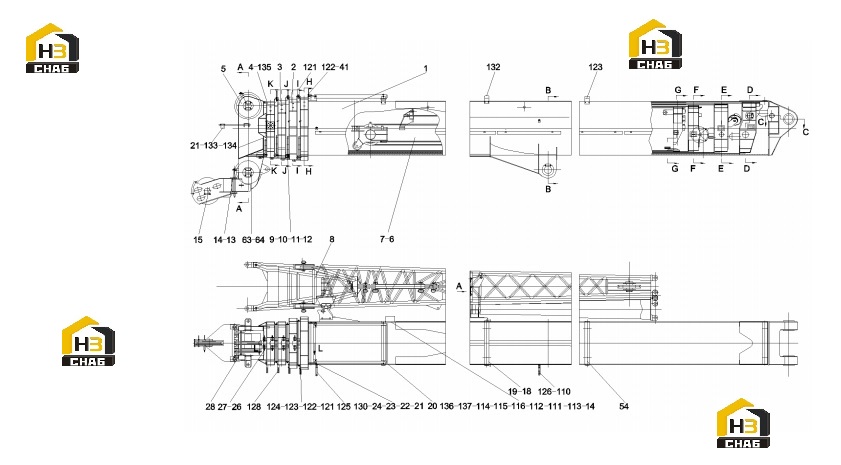

Устройство стрелы и гуська автокрана 10034185

← Компоненты основные автокрана qy100 10117122 Компоненты стрелы 10034185 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:One-section arm structure

Каталожный номер:10022485

Комплект:1

Примечание:

№ на схеме:2

Наименование:Two-section arm

Каталожный номер:10022753

Комплект:1

Примечание:

№ на схеме:3

Наименование:Three-section arm structure

Каталожный номер:10022628

Комплект:1

Примечание:

№ на схеме:4

Наименование:Four-section arm

Каталожный номер:10022838

Комплект:1

Примечание:

№ на схеме:5

Наименование:Five-section arm

Каталожный номер:10022334

Комплект:1

Примечание:

№ на схеме:6

Наименование:Telescopic mechanism

Каталожный номер:10023789

Комплект:1

Примечание:

№ на схеме:7

Наименование:Telescopic arm cylinder assembly

Каталожный номер:10033724

Комплект:1

Примечание:

№ на схеме:8

Наименование:Auxiliary lifting arm

Каталожный номер:10032335

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hit the block

Каталожный номер:10026268

Комплект:8

Примечание:

№ на схеме:10

Наименование:Adjustment gasket 1

Каталожный номер:10026269

Комплект:8

Примечание:

№ на схеме:11

Наименование:Adjustment gasket 2

Каталожный номер:10026270

Комплект:8

Примечание:

№ на схеме:12

Наименование:Screw GB70.1 10.9 grade

Каталожный номер:A210204000233

Комплект:8

Примечание:

№ на схеме:13

Наименование:Retaining rope rod 1

Каталожный номер:10026272

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:10037948

Комплект:1

Примечание:

№ на схеме:15

Наименование:Arm tip pulley

Каталожный номер:10037961

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M8x10GB68

Каталожный номер:A210203000023

Комплект:12

Примечание:

№ на схеме:19

Наименование:bracket

Каталожный номер:10026275

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pressure rope roller

Каталожный номер:10026360

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pull rod

Каталожный номер:10241483

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:31

Примечание:

№ на схеме:23

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:47

Примечание:

№ на схеме:24

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:87

Примечание:

№ на схеме:26

Наименование:Bolt M22x80GB5783 Grade 10.9

Каталожный номер:A210110000333

Комплект:8

Примечание:

№ на схеме:27

Наименование:Nut M22GB6170

Каталожный номер:A210307000006

Комплект:16

Примечание:

№ на схеме:28

Наименование:Rope retaining rod 2

Каталожный номер:10026284

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:84

Примечание:

№ на схеме:54

Наименование:Rope frame

Каталожный номер:10878685

Комплект:2

Примечание:

№ на схеме:63

Наименование:Grease mouth protective cap

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:64

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:111

Наименование:Bolt M16x45GB5783

Каталожный номер:A210111000229

Комплект:2

Примечание:

№ на схеме:112

Наименование:Nut M16GB6170

Каталожный номер:A210307000040

Комплект:2

Примечание:

№ на схеме:113

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:114

Наименование:Pin shaft

Каталожный номер:11149420

Комплект:1

Примечание:

№ на схеме:115

Наименование:Bolt M8x16GB5783 duck rust

Каталожный номер:24000528

Комплект:2

Примечание:

№ на схеме:116

Наименование:Cylinder connecting plate

Каталожный номер:11083239

Комплект:1

Примечание:

№ на схеме:121

Наименование:Rope baffle

Каталожный номер:10872707

Комплект:6

Примечание:

№ на схеме:122

Наименование:Front profile light mounting bracket

Каталожный номер:10169998

Комплект:2

Примечание:

№ на схеме:123

Наименование:Rope frame

Каталожный номер:10022410

Комплект:1

Примечание:

№ на схеме:124

Наименование:bracket

Каталожный номер:10268474

Комплект:2

Примечание:

№ на схеме:125

Наименование:Work light bracket

Каталожный номер:A820101337020

Комплект:1

Примечание:

№ на схеме:126

Наименование:bracket

Каталожный номер:10468819

Комплект:1

Примечание:

№ на схеме:128

Наименование:bracket

Каталожный номер:10268365

Комплект:2

Примечание:

№ на схеме:130

Наименование:bolt

Каталожный номер:A210111000045

Комплект:2

Примечание:

№ на схеме:132

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:133

Наименование:Anemometer support tube

Каталожный номер:11169048

Комплект:1

Примечание:

№ на схеме:134

Наименование:Mounting plate

Каталожный номер:10937664

Комплект:1

Примечание:

№ на схеме:135

Наименование:bolt

Каталожный номер:A210111000301

Комплект:8

Примечание:

№ на схеме:136

Наименование:Connecting board

Каталожный номер:11083237

Комплект:1

Примечание:

№ на схеме:137

Наименование:bracket

Каталожный номер:11150676

Комплект:1

Примечание:
