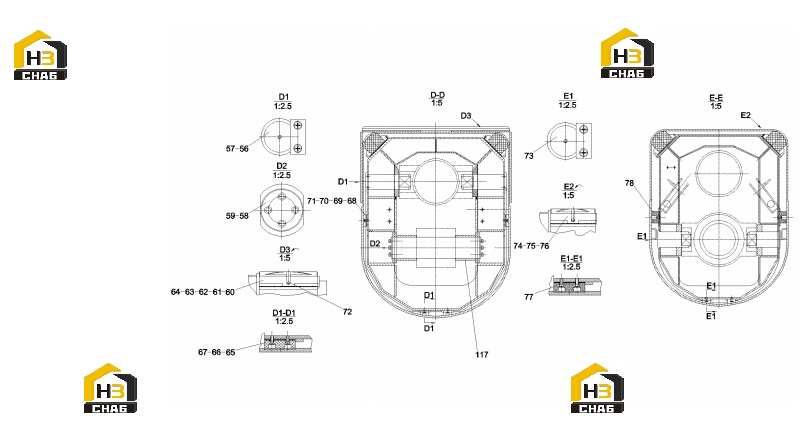

Компоненты стрелы 10034185 (часть 2)

← Компоненты стрелы 10034185 (часть 1) Компоненты стрелы 10034185 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:56

Наименование:Fixed shaft plate (2)

Каталожный номер:10026420

Комплект:4

Примечание:

№ на схеме:57

Наименование:Screw M10x20GB68

Каталожный номер:A210203000011

Комплект:8

Примечание:

№ на схеме:58

Наименование:Pin shaft (two)

Каталожный номер:10026428

Комплект:1

Примечание:

№ на схеме:59

Наименование:Fixed shaft plate (three)

Каталожный номер:10026433

Комплект:2

Примечание:

№ на схеме:60

Наименование:Rear upper slider (1)

Каталожный номер:10026444

Комплект:2

Примечание:

№ на схеме:61

Наименование:Gasket (1)

Каталожный номер:10026446

Комплект:2

Примечание:

№ на схеме:62

Наименование:Gasket (2)

Каталожный номер:10026447

Комплект:2

Примечание:

№ на схеме:63

Наименование:Grease mouth protective cap

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:64

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:65

Наименование:Bottom slider (1)

Каталожный номер:10932394

Комплект:2

Примечание:

№ на схеме:66

Наименование:Gasket (three)

Каталожный номер:10026455

Комплект:6

Примечание:

№ на схеме:67

Наименование:Gasket (four)

Каталожный номер:10026574

Комплект:6

Примечание:

№ на схеме:68

Наименование:Side slider (1)

Каталожный номер:10931509

Комплект:4

Примечание:

№ на схеме:69

Наименование:Gasket (five)

Каталожный номер:10026464

Комплект:16

Примечание:

№ на схеме:70

Наименование:Gasket (6)

Каталожный номер:10026573

Комплект:16

Примечание:

№ на схеме:71

Наименование:Screw M8x20GB819.1

Каталожный номер:A210211000015

Комплект:64

Примечание:

№ на схеме:72

Наименование:Pin shaft

Каталожный номер:10026577

Комплект:8

Примечание:

№ на схеме:73

Наименование:Cylinder half shaft (two)

Каталожный номер:10026580

Комплект:2

Примечание:

№ на схеме:74

Наименование:Rear upper slider (2)

Каталожный номер:10026584

Комплект:2

Примечание:

№ на схеме:75

Наименование:Gasket (seven)

Каталожный номер:10026585

Комплект:2

Примечание:

№ на схеме:76

Наименование:Gasket (eight)

Каталожный номер:10026586

Комплект:2

Примечание:

№ на схеме:77

Наименование:Bottom slider (2)

Каталожный номер:10932279

Комплект:2

Примечание:

№ на схеме:78

Наименование:Side slider (two)

Каталожный номер:10931520

Комплект:4

Примечание:

№ на схеме:117

Наименование:Spacer (2)

Каталожный номер:10040694

Комплект:2

Примечание:
