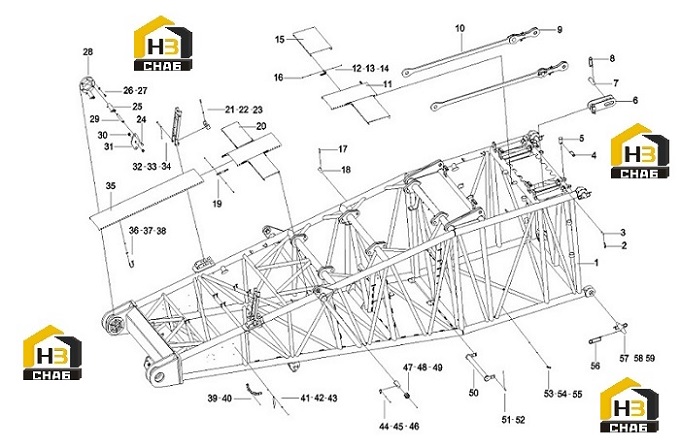

Секция стрелы нижняя 13137386

← Система гидравлическая подъемной мачты 12226414 Система гидравлическая нижней секции (часть1) 14008683 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Welding body of the lower arm of the main arm

Каталожный номер:12157300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21011761

Комплект:10

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin pin

Каталожный номер:21011763

Комплект:8

Примечание:

№ на схеме:5

Наименование:pin

Каталожный номер:11169793

Комплект:4

Примечание:

№ на схеме:6

Наименование:Connecting board

Каталожный номер:11094676

Комплект:4

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:10115355

Комплект:4

Примечание:

№ на схеме:8

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:9

Наименование:Connecting the pull plate body

Каталожный номер:12170397

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pull plate

Каталожный номер:12170395

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pedal (500x1050)

Каталожный номер:11419429

Комплект:2

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210314000008

Комплект:56

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:112

Примечание:

№ на схеме:14

Наименование:Connecting board

Каталожный номер:11104150

Комплект:8

Примечание:

№ на схеме:15

Наименование:Pedal (500x900)

Каталожный номер:11430478

Комплект:2

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000091

Комплект:56

Примечание:

№ на схеме:17

Наименование:Pin 10x80GB91

Каталожный номер:21006354

Комплект:8

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:10215728

Комплект:8

Примечание:

№ на схеме:19

Наименование:Connecting board

Каталожный номер:11104149

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pedal 370x830

Каталожный номер:11141477

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nylon block

Каталожный номер:12170402

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:A210204000359

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M24x65GB5783 Grade 10.9

Каталожный номер:21051125

Комплект:4

Примечание:

№ на схеме:25

Наименование:Protection slot

Каталожный номер:10186025

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:28

Наименование:board

Каталожный номер:13174959

Комплект:2

Примечание:

№ на схеме:29

Наименование:Guide shaft

Каталожный номер:10186023

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nut M30GB6170 Grade 10

Каталожный номер:A210307000009

Комплект:4

Примечание:

№ на схеме:31

Наименование:board

Каталожный номер:11659692

Комплект:2

Примечание:

№ на схеме:32

Наименование:pin

Каталожный номер:10446802

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pin 5X50GB91

Каталожный номер:A210501000010

Комплект:4

Примечание:

№ на схеме:34

Наименование:bracket

Каталожный номер:12170403

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pedal (500x2500)

Каталожный номер:11427487

Комплект:1

Примечание:

№ на схеме:36

Наименование:screw

Каталожный номер:A210211000023

Комплект:12

Примечание:

№ на схеме:37

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:12

Примечание:

№ на схеме:38

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:6

Примечание:

№ на схеме:39

Наименование:Angle card

Каталожный номер:21024651

Комплект:1

Примечание:

№ на схеме:40

Наименование:Rivet 3X10GB827

Каталожный номер:21005399

Комплект:5

Примечание:

№ на схеме:41

Наименование:pointer

Каталожный номер:21024652

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pin 2X25GB91

Каталожный номер:A210501000043

Комплект:1

Примечание:

№ на схеме:44

Наименование:board

Каталожный номер:11430482

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:46

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:47

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:48

Наименование:Copper sleeve

Каталожный номер:11430480

Комплект:2

Примечание:

№ на схеме:49

Наименование:Pin shaft

Каталожный номер:11430610

Комплект:2

Примечание:

№ на схеме:50

Наименование:Roller

Каталожный номер:21013518

Комплект:1

Примечание:

№ на схеме:51

Наименование:pin

Каталожный номер:10124801

Комплект:4

Примечание:

№ на схеме:52

Наименование:Pin 3.2X28GB91

Каталожный номер:A210501000024

Комплект:4

Примечание:

№ на схеме:53

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:80

Примечание:

№ на схеме:54

Наименование:washer

Каталожный номер:A210405000006

Комплект:80

Примечание:

№ на схеме:55

Наименование:bolt

Каталожный номер:A210111000078

Комплект:80

Примечание:

№ на схеме:56

Наименование:Pin pin

Каталожный номер:21012139

Комплект:8

Примечание:

№ на схеме:57

Наименование:Pin shaft

Каталожный номер:11460460

Комплект:4

Примечание:

№ на схеме:58

Наименование:Main arm lower section arm electrical

Каталожный номер:12121609

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hydraulic system of the lower arm of the main arm

Каталожный номер:14008683

Комплект:1

Примечание:
