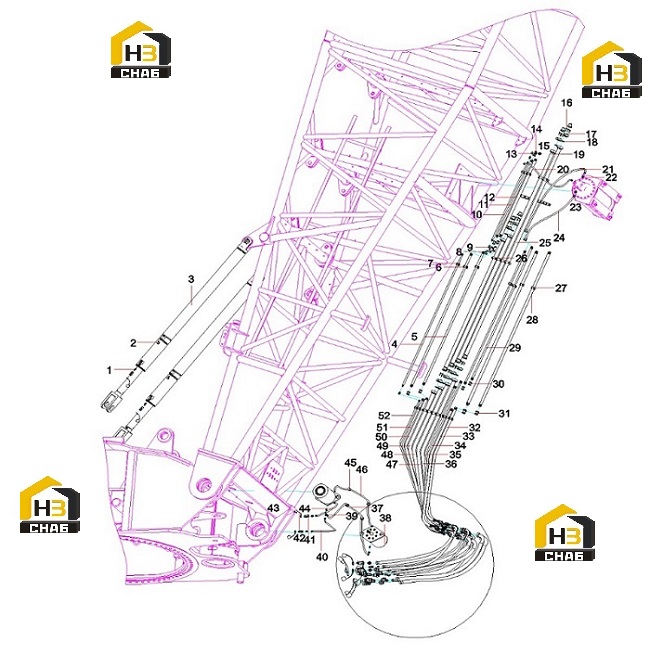

Система гидравлическая нижней секции (часть1) 14008683

Каталожный номер:12208104

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:13966357

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:21026701

Комплект:3

Примечание:

№ на схеме:7

Каталожный номер:A229900002420

Комплект:10

Примечание:

№ на схеме:8

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:12207992

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:12207956

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:13966342

Комплект:1

Примечание:

№ на схеме:13

Наименование:Butt type reducer connector REDLM36-LM16

Каталожный номер:B210780001722

Комплект:1

Примечание:

№ на схеме:14

Наименование:Three-way combination L-shaped joint

Каталожный номер:21051021

Комплект:3

Примечание:

№ на схеме:15

Наименование:Pipe joint

Каталожный номер:B210780001353

Комплект:2

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:A210204000299

Комплект:16

Примечание:

№ на схеме:17

Наименование:Folio flange

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000647

Комплект:4

Примечание:

№ на схеме:19

Каталожный номер:12207474

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:B230103002544

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:B230103000340

Комплект:1

Примечание:

№ на схеме:22

Наименование:End straight connector

Каталожный номер:B210780000266

Комплект:2

Примечание:

№ на схеме:23

Наименование:End straight connector

Каталожный номер:B210780000733

Комплект:5

Примечание:

№ на схеме:24

Наименование:Hose 2SN12-DKOL-1900Q/SY1102

Каталожный номер:B230103000137

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:12208009

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:A229900002424

Комплект:10

Примечание:

№ на схеме:27

Каталожный номер:21028529

Комплект:8

Примечание:

№ на схеме:28

Каталожный номер:12208094

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:12207998

Комплект:2

Примечание:

№ на схеме:30

Наименование:Straight-through combination connector GZLM22

Каталожный номер:B210780000329

Комплект:4

Примечание:

№ на схеме:31

Наименование:Straight-through combination connector

Каталожный номер:B210780001394

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:13966443

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:13966427

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:12208109

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:12208119

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:12208384

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:B230103007338

Комплект:1

Примечание:

№ на схеме:38

Наименование:Pin shaft cylinder

Каталожный номер:11307265

Комплект:2

Примечание:

№ на схеме:39

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:B230103000480

Комплект:1

Примечание:

№ на схеме:41

Наименование:Quick connector female connector

Каталожный номер:B229900003547

Комплект:2

Примечание:

№ на схеме:42

Наименование:Dust cap female connector

Каталожный номер:B290000001240

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pipe clamp assembly II

Каталожный номер:11728158

Комплект:2

Примечание:

№ на схеме:44

Каталожный номер:B230103000114

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:A229900002415

Комплект:4

Примечание:

№ на схеме:46

Каталожный номер:B230103003687

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:12208462

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:12208513

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:12208591

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:13966401

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:12208625

Комплект:1

Примечание:

№ на схеме:52
