Система гидравлическая подъемной мачты 12226414

← Узел главной подъемной мачты 12227229 Секция стрелы нижняя 13137386 →

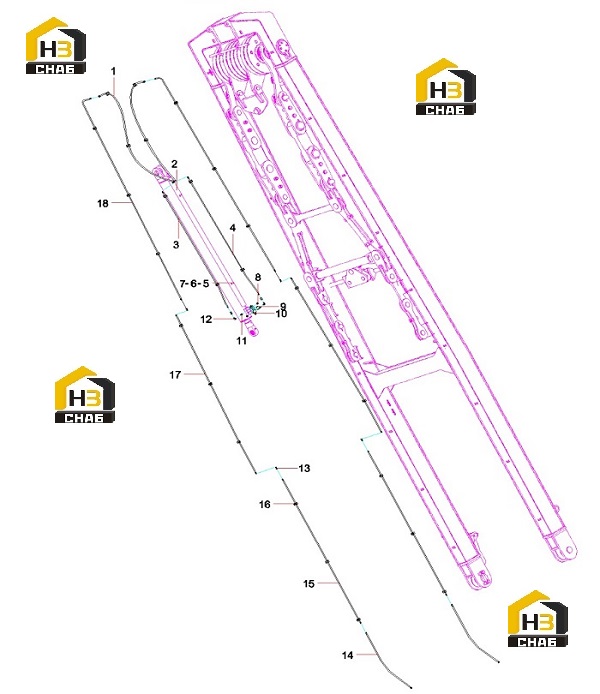

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000323

Комплект:2

Примечание:

№ на схеме:2

Наименование:Self-loading and unloading cylinder

Каталожный номер:11279792

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel pipe assembly

Каталожный номер:12225983

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel pipe assembly

Каталожный номер:12225984

Комплект:1

Примечание:

№ на схеме:5

Наименование:Mounting plate

Каталожный номер:12225980

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M6x30GB70.1

Каталожный номер:A210204000133

Комплект:4

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:21008717

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:4

Примечание:

№ на схеме:10

Наименование:Balance valve

Каталожный номер:B220401000756

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:21008338

Комплект:2

Примечание:

№ на схеме:12

Наименование:Right angle combination joint

Каталожный номер:A229900003506

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe joint

Каталожный номер:21017959

Комплект:6

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103000314

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steel pipe assembly

Каталожный номер:12225982

Комплект:2

Примечание:

№ на схеме:16

Наименование:Single pipe clamp

Каталожный номер:21026701

Комплект:28

Примечание:

№ на схеме:17

Наименование:Steel pipe assembly

Каталожный номер:12225981

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steel pipe assembly

Каталожный номер:11467873

Комплект:2

Примечание:
