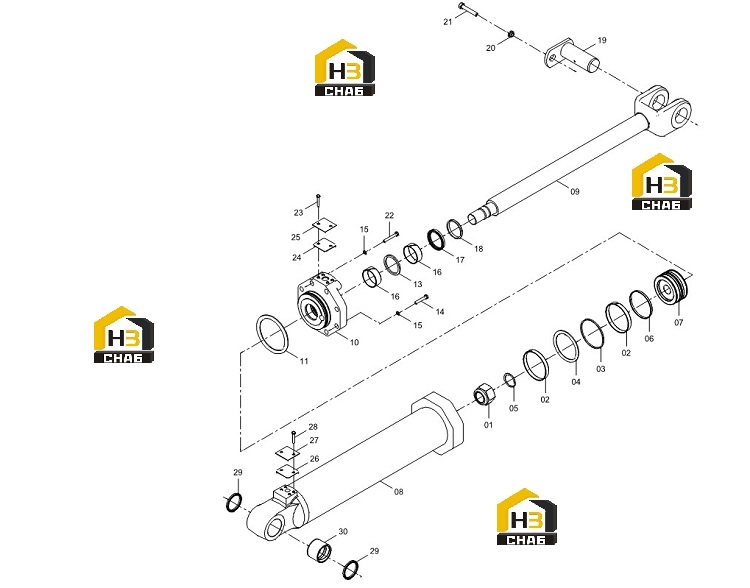

Цилиндр стрелы 10c0007 001

← Трубопровод цилиндра вращающегося ковша 00c1485 001 Трубопровод баллона стрелы 00c1783 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:TOOL KIT

Каталожный номер:SP102901

Комплект:1

Примечание:

№ на схеме:01

Наименование:LOCKNUT

Каталожный номер:34C0019

Комплект:1

Примечание:

№ на схеме:02

Наименование:SUPPORT RING

Каталожный номер:80A0030

Комплект:2

Примечание:

№ на схеме:03

Наименование:FRICTION RING

Каталожный номер:80A0031

Комплект:1

Примечание:

№ на схеме:04

Наименование:O-RING

Каталожный номер:12B0253

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B0088

Комплект:1

Примечание:

№ на схеме:06

Наименование:SUPPORT RING

Каталожный номер:80A0034

Комплект:1

Примечание:

№ на схеме:07

Наименование:PISTON

Каталожный номер:50A0011

Комплект:1

Примечание:

№ на схеме:08

Наименование:CYLINDER BODY

Каталожный номер:13D0008

Комплект:1

Примечание:

№ на схеме:09

Наименование:PISTON ROD

Каталожный номер:14D0003

Комплект:1

Примечание:

№ на схеме:10

Наименование:CYLINDER HEAD

Каталожный номер:54A0026

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:12B0089

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:13B0012

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B0058

Комплект:6

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:00B0042

Комплект:8

Примечание:

№ на схеме:16

Наименование:SUPPORT RING

Каталожный номер:80A0040

Комплект:2

Примечание:

№ на схеме:17

Наименование:Y-SEAL

Каталожный номер:13B0158

Комплект:1

Примечание:

№ на схеме:18

Наименование:DUST RING

Каталожный номер:13B0044

Комплект:1

Примечание:

№ на схеме:19

Наименование:PIN AS

Каталожный номер:11D0012

Комплект:1

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:56A0050

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0016

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:01B0059

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0011

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:81A0011

Комплект:1

Примечание:

№ на схеме:25

Наименование:CAP

Каталожный номер:21A0042

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:81A0010

Комплект:1

Примечание:

№ на схеме:27

Наименование:COVER

Каталожный номер:11A0054

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:29

Наименование:SEAL

Каталожный номер:35C0012

Комплект:2

Примечание:75 X 87 X8

№ на схеме:30

Наименование:BUSHING

Каталожный номер:55A0086

Комплект:1

Примечание:
