Трубопровод цилиндра вращающегося ковша 00c1485 001

Трубопровод цилиндра вращающегося ковша 00c1485 001

← Комплект цилиндра вращающегося ковша 10c0009 000 Цилиндр стрелы 10c0007 001 →

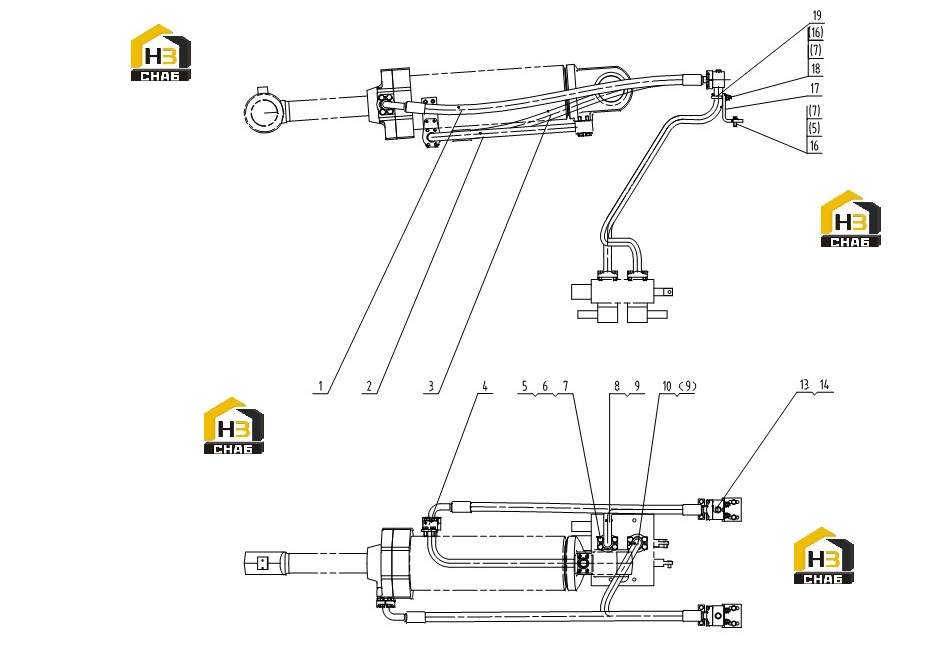

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:07C0007
Комплект:1
Примечание:Φ25
0 ₽
шт
№ на схеме:2
Наименование:PIPE
Каталожный номер:02C0011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:06C0022
Комплект:1
Примечание:Φ25
0 ₽
шт
№ на схеме:4
Наименование:BRACKET
Каталожный номер:22C0006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:00B0019
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SPLIT FLANGE
Каталожный номер:72A0035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0002
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TUBE AS
Каталожный номер:10D7420
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0287
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE AS
Каталожный номер:10D7434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLUG
Каталожный номер:03B0093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0351
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0030
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLATE
Каталожный номер:29A1553
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NUT
Каталожный номер:03B0053
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:U-BOLT
Каталожный номер:88A0208
Комплект:2
Примечание:
