Комплект цилиндра вращающегося ковша 10c0009 000

Комплект цилиндра вращающегося ковша 10c0009 000

← Насос в сборе 44c0852 000 Трубопровод цилиндра вращающегося ковша 00c1485 001 →

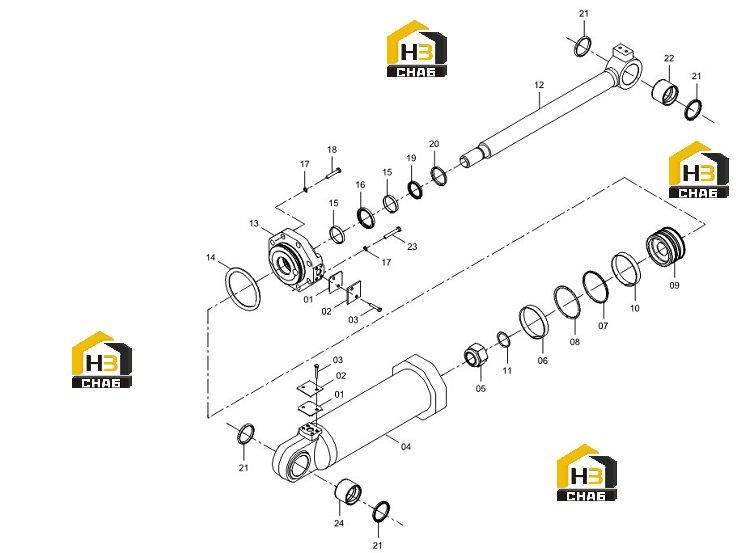

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:00
Наименование:TOOL KIT
Каталожный номер:SP102902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:SHIM
Каталожный номер:81A0011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CAP
Каталожный номер:21A0042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:CYLINDER BODY
Каталожный номер:13D0010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:LOCKNUT
Каталожный номер:34C0021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:SUPPORT RING
Каталожный номер:80A0036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:FRICTION RING
Каталожный номер:80A0037
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:O-RING
Каталожный номер:12B0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:PISTON
Каталожный номер:50A0013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SUPPORT RING
Каталожный номер:80A0041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PISTON ROD
Каталожный номер:14D0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CYLINDER HEAD
Каталожный номер:54A0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:12B0306
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SUPPORT RING
Каталожный номер:80A0040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SEAL
Каталожный номер:13B0012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER
Каталожный номер:06B0052
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT
Каталожный номер:01B0057
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Y-SEAL
Каталожный номер:13B0158
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:DUST RING
Каталожный номер:13B0044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:SEAL RING
Каталожный номер:35C0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BUSHING
Каталожный номер:55A0089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BOLT
Каталожный номер:01B0237
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BUSHING
Каталожный номер:55A0090
Комплект:1
Примечание:
