Трубопровод баллона стрелы 00c1783 000

Трубопровод баллона стрелы 00c1783 000

← Цилиндр стрелы 10c0007 001 Трубопровод баллона стрелы 00c1520 000 →

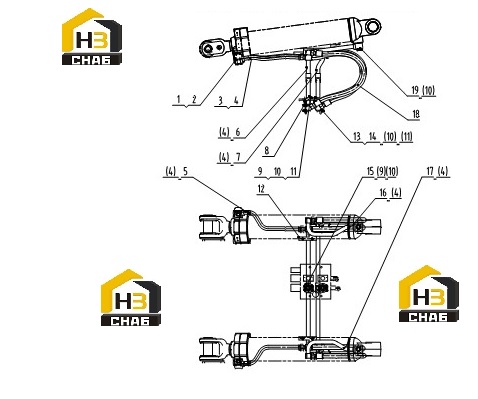

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0033
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0008
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TUBE AS
Каталожный номер:10D3678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:12B0287
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE AS
Каталожный номер:10D3666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:TUBE AS
Каталожный номер:10D3865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE AS
Каталожный номер:10D3866
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:23A7235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0019
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0002
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0030
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:14A6920
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:NUT
Каталожный номер:03B0053
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:U-BOLT
Каталожный номер:88A0208
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SPLIT FLANGE
Каталожный номер:72A0035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:TUBE AS
Каталожный номер:10D4176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TUBE AS
Каталожный номер:10D4177
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE AS
Каталожный номер:07C1697
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT
Каталожный номер:00B0018
Комплект:8
Примечание:
