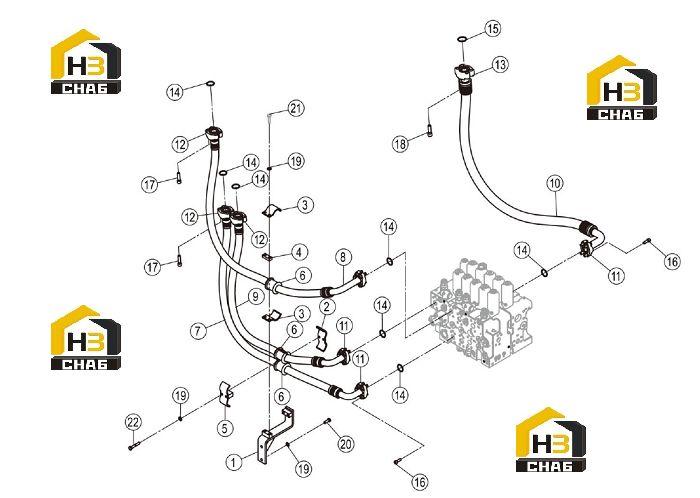

Система гидравлическая основная 15y0475 001 04

← Система гидравлическая основная 15y0475 001 03 Система гидравлическая основная 15y0475 001 05 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:01D3202

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:22A8425

Комплект:2

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:22A9291

Комплект:2

Примечание:

№ на схеме:4

Наименование:BLOCK

Каталожный номер:09A6173

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:17D1001

Комплект:2

Примечание:

№ на схеме:6

Наименование:JACKET

Каталожный номер:83A1923

Комплект:5

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:07C3539

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:07C3538

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:07C3540

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:07C3545

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPLIT FLANGE

Каталожный номер:04A0250

Комплект:14

Примечание:52.4×26.2

№ на схеме:12

Наименование:SPLIT FLANGE

Каталожный номер:04A0268

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:72A0465

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:12B0445

Комплект:23

Примечание:32.92×3.53

№ на схеме:15

Наименование:O-RING

Каталожный номер:12B0821

Комплект:2

Примечание:37.69×3.53

№ на схеме:16

Наименование:SCREW

Каталожный номер:04B0413

Комплект:76

Примечание:M10×30-10.9-DK

№ на схеме:17

Наименование:SCREW

Каталожный номер:04B0748

Комплект:12

Примечание:M12×45-10.9-DK

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0757

Комплект:8

Примечание:M14×45-10.9-DK

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0472

Комплект:31

Примечание:10-300HV-DK

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0520

Комплект:13

Примечание:M10×30-10.9-DK

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0753

Комплект:2

Примечание:M10×40-10.9-DK

№ на схеме:22

Наименование:BOLT

Каталожный номер:01B1192

Комплект:4

Примечание:M10×60-10.9-DK
