Система гидравлическая основная 15y0475 001 03

Система гидравлическая основная 15y0475 001 03

← Система гидравлическая основная 15y0475 001 02 Система гидравлическая основная 15y0475 001 04 →

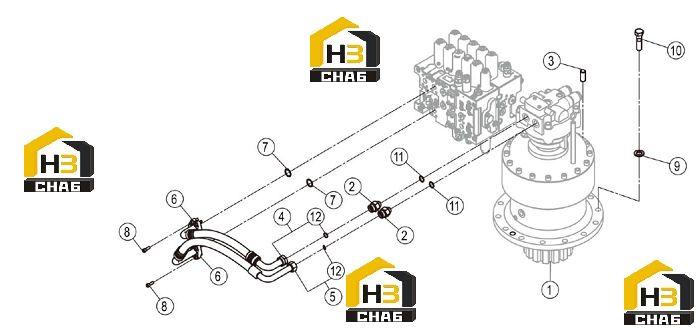

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SWING MOTOR&REDUCT ION GEAR
Каталожный номер:11C2643
Комплект:1
Примечание:EC0000145545_3
0 ₽
шт
№ на схеме:1
Наименование:SWING MOTOR REDUCTION GEAR
Каталожный номер:11C1594
Комплект:1
Примечание:EC0000145545_3
0 ₽
шт
№ на схеме:2
Наименование:CONNECTOR
Каталожный номер:00A4369
Комплект:2
Примечание:G3/4A_M36× 2-6G_S
0 ₽
шт
№ на схеме:3
Наименование:DOWEL PIN
Каталожный номер:66A0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:07C3544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE AS
Каталожный номер:07C3543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SPLIT FLANGE
Каталожный номер:04A0250
Комплект:14
Примечание:52.4×26.2
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:12B0445
Комплект:23
Примечание:32.92×3.53
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:04B0413
Комплект:76
Примечание:M10×30-10.9-DK
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0226
Комплект:14
Примечание:24
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B0513
Комплект:14
Примечание:M24×90-10.9-DK
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0431
Комплект:2
Примечание:23.7×3.5
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:12B0487
Комплект:2
Примечание:20.3×2.4
