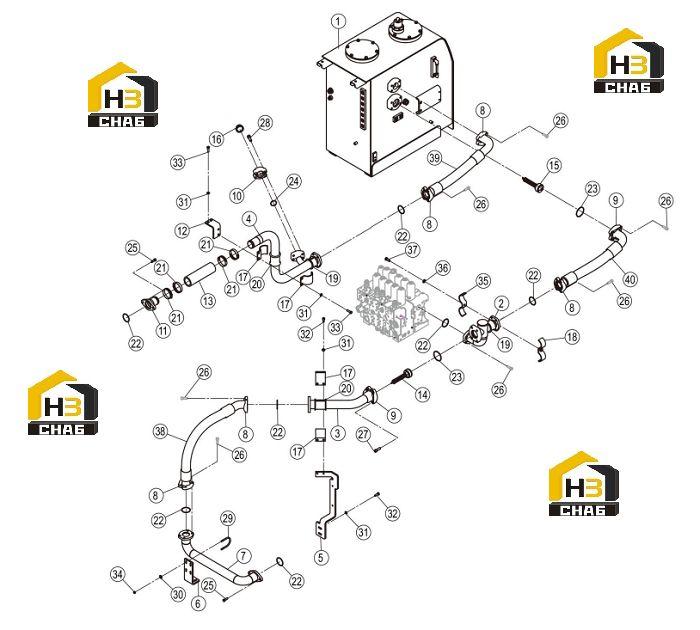

Система гидравлическая основная 15y0475 001 05

Каталожный номер:10D8462

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:10D8177

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:10D9750

Комплект:1

Примечание:EC0000141089_13

№ на схеме:4

Каталожный номер:09D8350

Комплект:1

Примечание:EC0000141089_13

№ на схеме:5

Наименование:PLATE

Каталожный номер:29A7391

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:29A2167

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:10D8135

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPLIT FLANGE

Каталожный номер:04A0189

Комплект:5

Примечание:

№ на схеме:9

Наименование:SPLIT FLANGE

Каталожный номер:04A0392

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:72A0465

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:10D8542

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:00D8872

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:30A1248

Комплект:1

Примечание:

№ на схеме:14

Наименование:CHECK VALVE

Каталожный номер:12C2385

Комплект:1

Примечание:

№ на схеме:15

Наименование:CHECK VALVE

Каталожный номер:12C2387

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:05A0687

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:22A5812

Комплект:4

Примечание:

№ на схеме:18

Каталожный номер:17D0898

Комплект:1

Примечание:

№ на схеме:19

Наименование:JACKET

Каталожный номер:83A1249

Комплект:2

Примечание:

№ на схеме:20

Наименование:JACKET

Каталожный номер:83A1462

Комплект:2

Примечание:

№ на схеме:21

Каталожный номер:09C1833

Комплект:4

Примечание:Φ57~Φ79 KS0000124807_16

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0447

Комплект:1

Примечание:56.74×3.53

№ на схеме:23

Наименование:O-RING

Каталожный номер:12B0448

Комплект:1

Примечание:69.44×3.53

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0821

Комплект:2

Примечание:37.69×3.53

№ на схеме:25

Каталожный номер:04B0413

Комплект:76

Примечание:M10×30-10.9-DK

№ на схеме:26

Каталожный номер:-

Комплект:32

Примечание:M12×35-10.9-DK

№ на схеме:27

Каталожный номер:04B0703

Комплект:12

Примечание:M12×40-10.9-DK

№ на схеме:28

Каталожный номер:04B0757

Комплект:8

Примечание:M14×45-10.9-DK

№ на схеме:29

Наименование:U-BOLT

Каталожный номер:63A0300

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0671

Комплект:4

Примечание:8×300HV-DK

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0472

Комплект:31

Примечание:10-300HV-DK

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0520

Комплект:13

Примечание:M10×30-10.9-DK

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0458

Комплект:4

Примечание:M10×35-10.9-DK

№ на схеме:34

Наименование:NUT

Каталожный номер:03B2115

Комплект:4

Примечание:M8-8-DK KS0000124807_14

№ на схеме:35
