Подлокотник левый 49c1142 000 00

Подлокотник левый 49c1142 000 00

← Жгут проводов рамы 70c1320 000 00 Подлокотник правый 49c1144 000 00 →

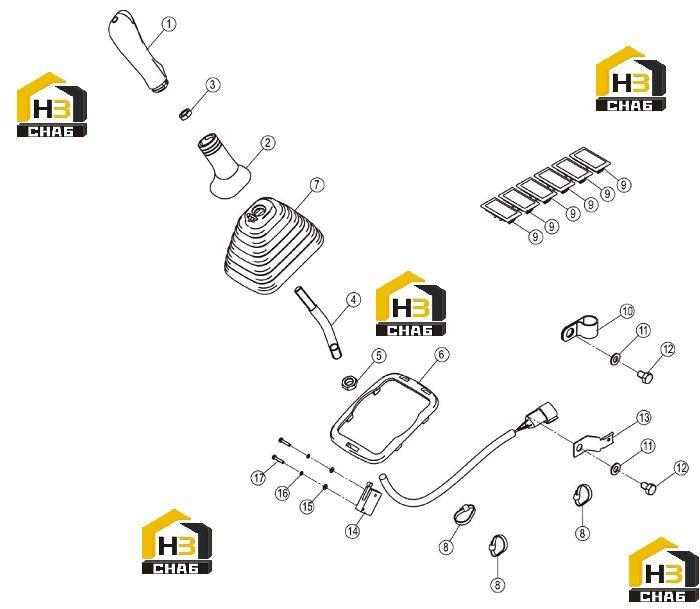

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONTROL LEVER
Каталожный номер:34C5438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:COVER
Каталожный номер:86A0733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:03B2100
Комплект:1
Примечание:M12×1.25-04-DK
0 ₽
шт
№ на схеме:4
Наименование:CONTROL LEVER
Каталожный номер:63A0258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT
Каталожный номер:03B2103
Комплект:1
Примечание:M14-05-DK
0 ₽
шт
№ на схеме:6
Наименование:STOP PLATE
Каталожный номер:86A0734
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOOT
Каталожный номер:86A0732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NYLON STRAP
Каталожный номер:37B0004
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COVER
Каталожный номер:34B0075
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLIP
Каталожный номер:20A1853
Комплект:1
Примечание:22
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0670
Комплект:2
Примечание:8-300HV-DK
0 ₽
шт
№ на схеме:12
Наименование:BOLT
Каталожный номер:00B1185
Комплект:2
Примечание:M8×12-8.8-DK
0 ₽
шт
№ на схеме:13
Наименование:INSERT
Каталожный номер:20A8767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HARNESS
Каталожный номер:08C4407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0133
Комплект:2
Примечание:3-200HV-ZN.D
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0101
Комплект:2
Примечание:3
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:04B0234
Комплект:2
Примечание:M3×16-4.8-ZN.D
