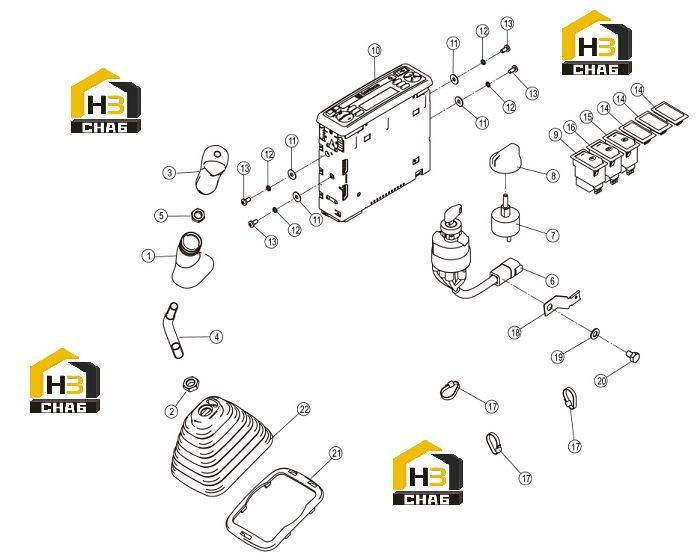

Подлокотник правый 49c1144 000 00

← Подлокотник левый 49c1142 000 00 Переключатель ключевой 34b1331 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:86A0733

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B2103

Комплект:1

Примечание:M14-05-DK

№ на схеме:3

Наименование:CONTROL LEVER

Каталожный номер:34C5439

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONTROL LEVER

Каталожный номер:63A0258

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:03B2100

Комплект:1

Примечание:M12×1.25-04-DK

№ на схеме:6

Наименование:KEY SWITCH

Каталожный номер:34B1331

Комплект:1

Примечание:

№ на схеме:7

Наименование:POTENTIOMETE

Каталожный номер:34B0760

Комплект:1

Примечание:15

№ на схеме:8

Наименование:COVER

Каталожный номер:34B0773

Комплект:1

Примечание:

№ на схеме:9

Наименование:WIPER SWITCH

Каталожный номер:34B0742

Комплект:1

Примечание:

№ на схеме:10

Наименование:RADIO

Каталожный номер:37B0769

Комплект:1

Примечание:TR2029/87-24V

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0061

Комплект:4

Примечание:5-200HV-ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0017

Комплект:4

Примечание:5

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0006

Комплект:4

Примечание:M5×10-4.8-ZN.D

№ на схеме:14

Наименование:COVER

Каталожный номер:34B0075

Комплект:3

Примечание:

№ на схеме:15

Наименование:SWITCH

Каталожный номер:34B0761

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER SWITCH

Каталожный номер:34B0743

Комплект:1

Примечание:

№ на схеме:17

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:3

Примечание:

№ на схеме:18

Наименование:INSERT

Каталожный номер:20A8767

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0670

Комплект:1

Примечание:8-300HV-DK

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B1185

Комплект:1

Примечание:M8×12-8.8-DK

№ на схеме:21

Наименование:STOP PLATE

Каталожный номер:86A0734

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOOT

Каталожный номер:86A0732

Комплект:1

Примечание:
