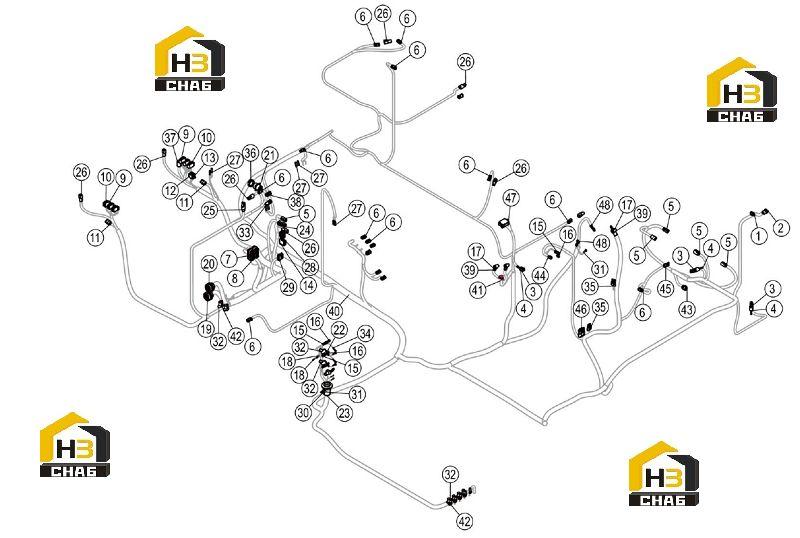

Жгут проводов рамы 70c1320 000 00

← Жгут проводов 70c1163 000 00 Подлокотник левый 49c1142 000 00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:JACKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:SOCKET

Каталожный номер:-

Комплект:3

Примечание:2-PIN

№ на схеме:4

Наименование:JACKET

Каталожный номер:-

Комплект:3

Примечание:

№ на схеме:5

Наименование:SOCKET

Каталожный номер:-

Комплект:4

Примечание:4

№ на схеме:6

Наименование:SOCKET

Каталожный номер:36B0719

Комплект:15

Примечание:

№ на схеме:7

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:35

№ на схеме:8

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:35

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:36V0048

Комплект:6

Примечание:

№ на схеме:10

Наименование:BOOT

Каталожный номер:36B0543

Комплект:6

Примечание:

№ на схеме:11

Наименование:SOCKET

Каталожный номер:36B0746

Комплект:3

Примечание:

№ на схеме:12

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:36B0519

Комплект:1

Примечание:

№ на схеме:14

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:12

№ на схеме:15

Наименование:BOOT

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:16

Наименование:DIODE

Каталожный номер:38J2004

Комплект:6

Примечание:

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:36B0666

Комплект:2

Примечание:

№ на схеме:18

Наименование:CONNECTOR

Каталожный номер:36B0106

Комплект:4

Примечание:

№ на схеме:19

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:19-PIN

№ на схеме:20

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:29-PIN

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:36B0527

Комплект:1

Примечание:J1939/1587

№ на схеме:22

Наименование:CONNECTOR

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:23

Наименование:GROMMET

Каталожный номер:83A0229

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:4

№ на схеме:25

Наименование:PLUG

Каталожный номер:36B1106

Комплект:1

Примечание:3PIN

№ на схеме:26

Наименование:PLUG

Каталожный номер:36B1072

Комплект:7

Примечание:

№ на схеме:27

Наименование:TERMINAL

Каталожный номер:-

Комплект:8

Примечание:

№ на схеме:28

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:12

№ на схеме:30

Наименование:TERMINAL

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:31

Наименование:CONNECTOR

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOOT

Каталожный номер:84A0231

Комплект:10

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:36B0847

Комплект:1

Примечание:

№ на схеме:34

Наименование:CONNECTOR

Каталожный номер:36B0009

Комплект:4

Примечание:

№ на схеме:35

Наименование:CONNECTOR

Каталожный номер:36B0259

Комплект:1

Примечание:

№ на схеме:36

Наименование:GUARD

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:37

Наименование:SOCKET

Каталожный номер:36B1104

Комплект:1

Примечание:6PIN

№ на схеме:38

Наименование:RESISTOR

Каталожный номер:38B0101

Комплект:1

Примечание:PLUG，GREY，W/120 OHM RESISTOR

№ на схеме:41

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:42

Наименование:CONNECTOR

Каталожный номер:-

Комплект:8

Примечание:

№ на схеме:43

Наименование:SOCKET

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:44

Наименование:CONNECTOR

Каталожный номер:36B0495

Комплект:1

Примечание:

№ на схеме:45

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:48

Наименование:CONNECTOR

Каталожный номер:-

Комплект:1

Примечание:
