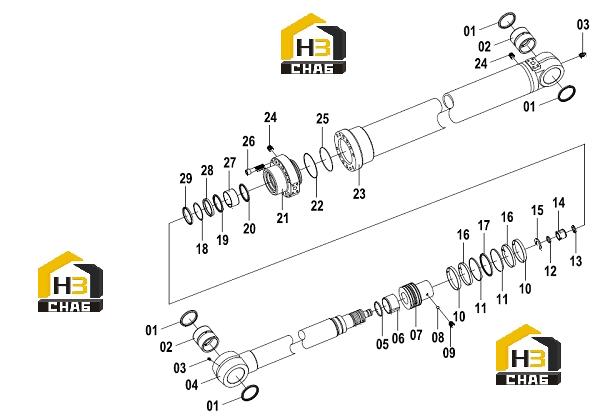

Цилиндр штока ковша 10c0826 000

← Цилиндр ковшовый 10c1850 000 Цилиндр стрелы (левый) 10c0260 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:DUST RING

Каталожный номер:12B1300

Комплект:4

Примечание:

№ на схеме:02

Наименование:BUSHING

Каталожный номер:55A2660

Комплект:2

Примечание:

№ на схеме:03

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:04

Наименование:ROD AS

Каталожный номер:14D0143

Комплект:1

Примечание:

№ на схеме:05

Наименование:SEAL RING

Каталожный номер:12B0732

Комплект:1

Примечание:

№ на схеме:06

Наименование:CUSHION COLLAR

Каталожный номер:55A2652

Комплект:1

Примечание:

№ на схеме:07

Наименование:PISTON

Каталожный номер:50A0314

Комплект:1

Примечание:

№ на схеме:08

Наименование:STEEL BALL

Каталожный номер:20B0159

Комплект:1

Примечание:

№ на схеме:09

Наименование:SCREW

Каталожный номер:04B0609

Комплект:1

Примечание:

№ на схеме:10

Наименование:WIPER RING

Каталожный номер:83A0452

Комплект:2

Примечание:

№ на схеме:11

Наименование:RETAINER

Каталожный номер:07B0348

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING

Каталожный номер:80A0169

Комплект:1

Примечание:

№ на схеме:13

Наименование:RETAINER

Каталожный номер:07B0340

Комплект:1

Примечание:

№ на схеме:14

Наименование:CUSHION COLLAR

Каталожный номер:55A2654

Комплект:1

Примечание:

№ на схеме:15

Наименование:BUFFERING RING

Каталожный номер:13B0734

Комплект:1

Примечание:

№ на схеме:16

Наименование:GUIDE RING

Каталожный номер:56A1052

Комплект:2

Примечание:

№ на схеме:17

Наименование:SEAL RING

Каталожный номер:12B1298

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:07B0195

Комплект:1

Примечание:

№ на схеме:19

Наименование:BUFFERING RING

Каталожный номер:55A1342

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETAINER

Каталожный номер:11B0157

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:53A0914

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL RING

Каталожный номер:12B1297

Комплект:1

Примечание:

№ на схеме:23

Наименование:CYLINDER BODY

Каталожный номер:13D0484

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:05A0086

Комплект:2

Примечание:

№ на схеме:25

Наименование:RETAINER

Каталожный номер:07B0343

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEX SCREW

Каталожный номер:04B0376

Комплект:12

Примечание:

№ на схеме:27

Наименование:GUIDE SLEEVE

Каталожный номер:55A1343

Комплект:1

Примечание:

№ на схеме:28

Наименование:BUFFERING RING

Каталожный номер:55A2182

Комплект:1

Примечание:

№ на схеме:29

Наименование:DUST RING

Каталожный номер:13B0658

Комплект:1

Примечание:
