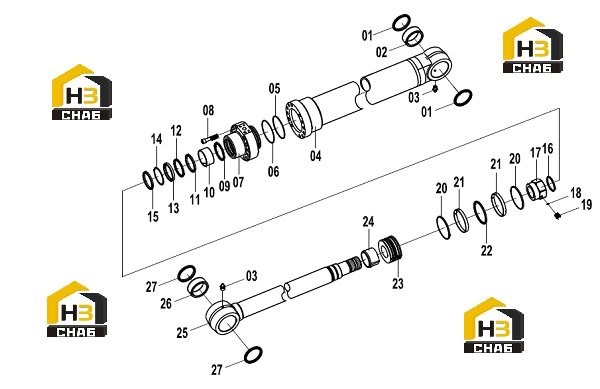

Цилиндр ковшовый 10c1850 000

← Узел трубопровода 11e0486(d) Цилиндр штока ковша 10c0826 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:SEAL KIT

Каталожный номер:88A1063

Комплект:1

Примечание:

№ на схеме:01

Наименование:DUST RING

Каталожный номер:13B0451

Комплект:2

Примечание:

№ на схеме:02

Наименование:BUSHING

Каталожный номер:55A4851

Комплект:1

Примечание:

№ на схеме:03

Наименование:GREASE FITTING

Каталожный номер:10B0208

Комплект:2

Примечание:

№ на схеме:04

Наименование:CYLINDER BODY

Каталожный номер:13D0583

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B1839

Комплект:1

Примечание:

№ на схеме:06

Наименование:BACKUP RING

Каталожный номер:11B0258

Комплект:1

Примечание:

№ на схеме:07

Наименование:COVER

Каталожный номер:53A1554

Комплект:1

Примечание:

№ на схеме:08

Наименование:HEX SCREW

Каталожный номер:04B0575

Комплект:12

Примечание:M16×75

№ на схеме:09

Наименование:BACKUP RING

Каталожный номер:07B0510

Комплект:1

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:55A4853

Комплект:1

Примечание:

№ на схеме:11

Наименование:BUFFERING RING

Каталожный номер:55A4852

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:12B1838

Комплект:1

Примечание:

№ на схеме:13

Наименование:BACKUP RING

Каталожный номер:11B0257

Комплект:1

Примечание:

№ на схеме:14

Наименование:DUST RING

Каталожный номер:13B0611

Комплект:1

Примечание:Φ99/Φ85×8/11

№ на схеме:15

Наименование:BACKUP RING

Каталожный номер:07B0432

Комплект:2

Примечание:

№ на схеме:16

Наименование:GASKET

Каталожный номер:07B0431

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B1278

Комплект:1

Примечание:

№ на схеме:18

Наименование:STEEL BALL

Каталожный номер:20B0159

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:04B0856

Комплект:1

Примечание:

№ на схеме:20

Наименование:WIPER RING

Каталожный номер:56A2181

Комплект:2

Примечание:

№ на схеме:21

Наименование:GUIDE RING

Каталожный номер:55A4854

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:13B0450

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:50A0423

Комплект:1

Примечание:

№ на схеме:24

Наименование:CUSHION COLLAR

Каталожный номер:55A4850

Комплект:1

Примечание:

№ на схеме:25

Наименование:PISTON ROD

Каталожный номер:14D0181

Комплект:1

Примечание:

№ на схеме:26

Наименование:BUSHING

Каталожный номер:55A4849

Комплект:1

Примечание:

№ на схеме:27

Наименование:DUST RING

Каталожный номер:13B0448

Комплект:2

Примечание:
