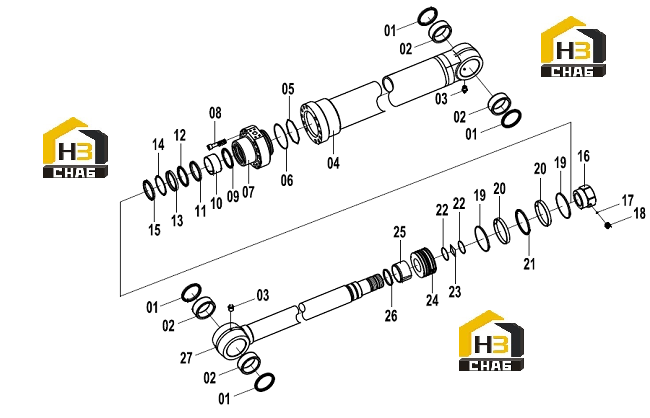

Цилиндр стрелы (левый) 10c0260 001

← Цилиндр штока ковша 10c0826 000 Цилиндр стрелы (правый) 10c0261 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:00

Наименование:SEAL KIT

Каталожный номер:88A0905

Комплект:1

Примечание:

№ на схеме:01

Наименование:DUST RING

Каталожный номер:12B1300

Комплект:4

Примечание:

№ на схеме:02

Наименование:BUSHING

Каталожный номер:55A3410

Комплект:4

Примечание:

№ на схеме:03

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:04

Наименование:CYLINDER BODY-LH

Каталожный номер:13D0579

Комплект:1

Примечание:

№ на схеме:05

Наименование:O-RING

Каталожный номер:12B0735

Комплект:1

Примечание:

№ на схеме:06

Наименование:BACKUP RING

Каталожный номер:07B0429

Комплект:1

Примечание:

№ на схеме:07

Наименование:BUSHING

Каталожный номер:53A1127

Комплект:1

Примечание:

№ на схеме:08

Наименование:HEX SCREW

Каталожный номер:04B0717

Комплект:12

Примечание:

№ на схеме:09

Наименование:SNAP RING

Каталожный номер:07B0192

Комплект:1

Примечание:

№ на схеме:10

Наименование:SLIDE BEARING

Каталожный номер:55A1338

Комплект:1

Примечание:

№ на схеме:11

Наименование:BUFFERING RING

Каталожный номер:55A3411

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL RING

Каталожный номер:12B1524

Комплект:1

Примечание:

№ на схеме:13

Наименование:BACKUP RING

Каталожный номер:07B0428

Комплект:1

Примечание:

№ на схеме:14

Наименование:DUST RING

Каталожный номер:13B0812

Комплект:1

Примечание:

№ на схеме:15

Наименование:BACKUP RING

Каталожный номер:11B0208

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:03B1273

Комплект:1

Примечание:

№ на схеме:17

Наименование:STEEL BALL

Каталожный номер:20B0159

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEX SCREW

Каталожный номер:04B0718

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING

Каталожный номер:83A0471

Комплект:2

Примечание:

№ на схеме:20

Наименование:WIPER RING

Каталожный номер:83A0470

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL RING

Каталожный номер:12B1525

Комплект:1

Примечание:

№ на схеме:22

Наименование:BACKUP RING

Каталожный номер:07B0430

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:12B0729

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON

Каталожный номер:50A0419

Комплект:1

Примечание:

№ на схеме:25

Наименование:CUSHION COLLAR

Каталожный номер:55A3409

Комплект:1

Примечание:

№ на схеме:26

Наименование:BUFFERING RING

Каталожный номер:55A3412

Комплект:1

Примечание:

№ на схеме:27

Наименование:PISTON ROD

Каталожный номер:14D0180

Комплект:1

Примечание:
