Линия трубопровода платформы 15e0697 004

Линия трубопровода платформы 15e0697 004

← Редуктор 41c1096 000 Линия трубопровода платформы 15e0818 002 →

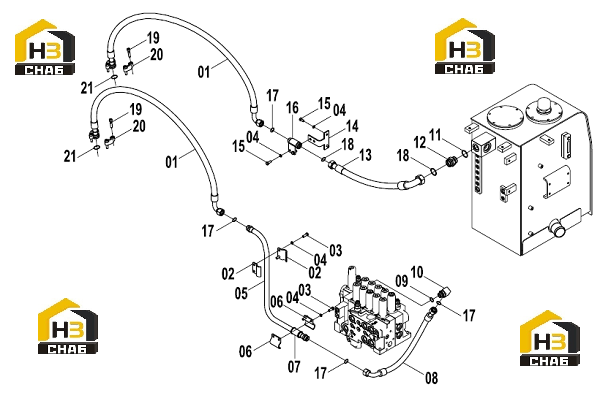

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C8160
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C7747
Комплект:2
Примечание:06C8160
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C6235
Комплект:2
Примечание:06C7747
0 ₽
шт
№ на схеме:02
Наименование:CLAMP
Каталожный номер:21A6598
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:TUBE AS
Каталожный номер:10D4075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:CLAMP
Каталожный номер:21A6471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:BOOT
Каталожный номер:83A0701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:HOSE AS
Каталожный номер:06C6217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:O-RING
Каталожный номер:12B0431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONNECTOR
Каталожный номер:31C0821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:12B0432
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:00A4383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE AS
Каталожный номер:07C2175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BRACKET
Каталожный номер:00D5563
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTOR
Каталожный номер:15D0684
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:12B1412
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:12B1416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SCREW
Каталожный номер:04B0415
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-RING
Каталожный номер:12B0444
Комплект:2
Примечание:
