Линия трубопровода платформы 15e0818 002

Линия трубопровода платформы 15e0818 002

← Линия трубопровода платформы 15e0697 004 Система гидравлическая перемещения 13e0076 001 →

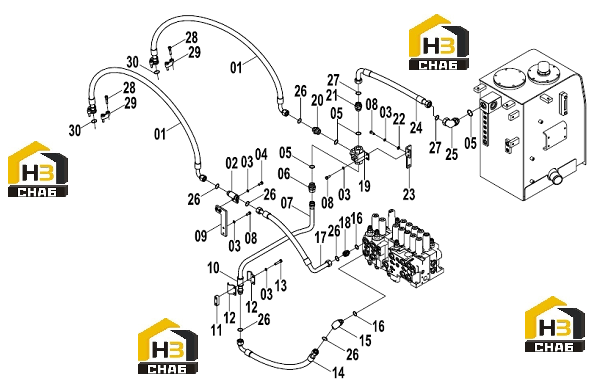

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C8160
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:15D0732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:WASHER
Каталожный номер:06B0002
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BOLT
Каталожный номер:00B0019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:O-RING
Каталожный номер:12B0432
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:CONNECTOR
Каталожный номер:30C1493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:TUBE AS
Каталожный номер:10D6222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BRACKET
Каталожный номер:00D6666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOOT
Каталожный номер:83A0701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BLOCK
Каталожный номер:16A6212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CLAMP
Каталожный номер:21A6471
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE AS
Каталожный номер:06C6216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONNECTOR
Каталожный номер:31C0821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING
Каталожный номер:12B0431
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:06C6215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:00A3489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BALL VALVE
Каталожный номер:12C0645
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CONNECTOR
Каталожный номер:00A3499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:FITTING
Каталожный номер:00A4303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WASHER
Каталожный номер:06B0001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BRACKET
Каталожный номер:00D6667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:HOSE AS
Каталожный номер:07C2182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONNECTOR
Каталожный номер:31C0848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:O-RING
Каталожный номер:12B1412
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:O-RING
Каталожный номер:12B1416
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:SCREW
Каталожный номер:04B0415
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:SPLIT FLANGE
Каталожный номер:04A0252
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:O-RING
Каталожный номер:12B0444
Комплект:2
Примечание:
